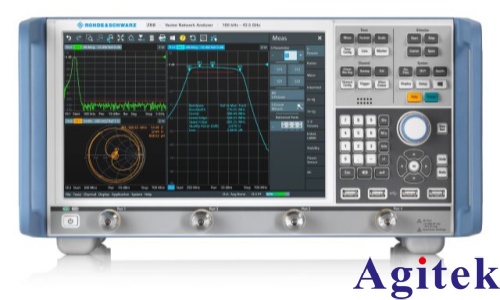

矢量網絡分析儀測試器件S參數操作指南
一、前期準備階段
序號 | 檢查項目 | 具體要求 |
1 | 主機型號性能參數及配套夾具 | 矢量網絡分析儀（VNA）：支持測試頻率范圍（需覆蓋器件應用頻段，如 9kHz-26.5GHz） 測試夾具：匹配器件形狀（同軸夾具→圓柱 / 線材；微帶線夾具→薄片 / PCB 板材），夾具電極無氧化、變形 |
2 | 校準件準備 | 準備 SOLT 校準件（Short 短路、Open 開路、Load 負載、Through 直通），校準件型號與分析儀端口匹配（如 SMA / N型接口） 校準件表面清潔，無灰塵、污漬 |
3 | 被測件預處理 | 確認器件完整性：無破損、裂紋，測試區域尺寸均勻（如薄片無邊緣凸起 / 凹陷） |
二、儀器校準階段
序號 | 操作步驟 | 關鍵注意事項 | |
1 | 連接校準件 | 將 SOLT 校準件按分析儀提示順序，逐一連接到測試端口（確保接口擰緊，無松動） | 避免校準件連接時受力過大，損壞接口 每次連接后，確認接口無偏移、接觸良好 |
2 | 啟動校準程序 | 在分析儀界面選擇 “校準”→“SOLT 校準” 選擇測試頻率范圍（與前期確認的器件應用頻段一致） | 1. 頻率范圍不可超出分析儀或校準件的額定范圍 2. 若需多頻段測試，可分頻段校準（如 100kHz-1MHz、1MHz-100MHz） |
3 | 完成校準與驗證 | 等待分析儀自動完成校準（過程中勿觸碰校準件） 2. 校準后，斷開校準件，連接 “Through 直通件”，查看 S 參數中的S 21參數（理想值接近 0dB，誤差≤±0.5dB 為合格） | 1. 若校準失敗，檢查校準件連接是否正確、表面是否清潔，重新校準 2. 校準數據需保存（命名格式：日期 + 頻率范圍，如 20251027_9kHz-1GHz） |
三、器件測試階段
序號 | 操作步驟 | 關鍵注意事項 | |
1 | 裝夾器件 | 將器件固定在測試夾具中： 薄片器件：覆蓋夾具整個電極區域，確保器件與電極緊密貼合（無空隙） 2. 圓柱 / 線材：放入同軸夾具中心，避免與夾具內壁接觸不良 | 若為薄片，勿用力按壓，防止器件變形 確認探頭方向：夾具 “正面朝上”，避免電流方向反向?qū)е虏ㄐ萎惓?/span> |
2 | 調整分析儀參數 | 測量模式：選擇 “S11（反射參數）” 時基 / 頻率設置：按測試需求設定頻率點（如單點測試選常用頻率，掃頻測試選頻率間隔） 3. 垂直靈敏度：根據預期阻抗調整，確保波形清晰（無溢出、無過窄） | 1. 若需觀察電流變化，可搭配電流探頭（如前期示波器測試邏輯，需額外連接） 2. 參數調整后，需 “預覽” 波形，確保無異常干擾（如雜波過多） |
3 | 采集 S 參數與阻抗 | 啟動測試，記錄 S11 參數（幅頻特性曲線） 2. 通過分析儀 “計算功能”，將 S11 轉換為 “輸入阻抗 Z”，提取等效電阻 R（忽略電抗 X，或選電抗最小的頻率點） | 1. 重復采集 3 次數據，取平均值（減少隨機誤差） 2.記錄時需標注頻率（如 1MHz 下 R=2.1Ω） |
五、常見誤差排查與修正
序號 | 常見問題 | 排查方向 | 解決方案 |
1 | 測量的 R 值偏大，σ 偏小 | 接觸電阻過大 2. 夾具電極氧化3. 器件表面有油污 | 1. 清潔器件與夾具表面（酒精棉片擦拭），或涂少量導電膏（非高精度場景）2. 更換無氧化的夾具電極，確保器件與電極緊密貼合 |
2 | 波形反向（S11 參數異常） | 探頭 / 夾具方向反了 2. 器件極性接反（若有極性） | 1. 將夾具 / 探頭旋轉 180° 重新裝夾2. 確認器件極性，按 “電流從正極流入” 方向調整裝夾 |
3 | 高頻測試（>100MHz）結果偏差大 | 趨膚效應導致實際導電面積減小【電導率測試】 | 計算趨膚深度 δ=√(1/(πfμσ))（f：頻率，μ：磁導率，σ：初步計算的電導率） 2. 修正橫截面積 A'=A×(δ/L)（L：器件厚度，若 L>δ，按 A'= 周長 ×δ 計算），重新代入公式 |
4 | 校準后測試仍有誤差 | 校準件損壞 校準后觸碰了測試端口 3. 環境溫度變化大（>5℃） | 1. 更換合格校準件，重新校準 2. 校準后避免觸碰端口，若觸碰需重新校準 3. 控制測試環境溫度（建議 20-25℃），待儀器穩定后測試 |
