同惠TH2851系列阻抗分析儀解鎖硝酸鹽監測的應用

研究背景

硝酸鹽天然存在于自然界，是地球氮循環關鍵。早期，自然界通過微生物等作用將氨或銨鹽氧化為硝酸鹽，分布于土壤、水體中，維持生態平衡，為植物供氮。

農工業革命發生之后，硝酸鹽的境遇發生了巨大的改變。相關研究顯示，當飲用水中硝酸鹽含量超過20ppm時，可能會誘發嬰兒出現高鐵血紅蛋白癥等疾病。

多重角色

環境層面：過量硝酸鹽進入水體，會引發嚴重環境問題，突出表現為水體富營養化，導致水質惡化、水生生物死亡、生態失衡；

農業領域：硝酸鹽是植物必需營養元素，但不合理施肥致其在土壤積累，既降低土壤肥力，又加劇水體污染，形成農業面源污染；

工業領域：在化工行業，硝酸鹽是制造炸藥、染料、醫藥中間體等重要化學品的關鍵原料。

二、解決方案：氮化鋁材料高溫測試

（一）客戶情況

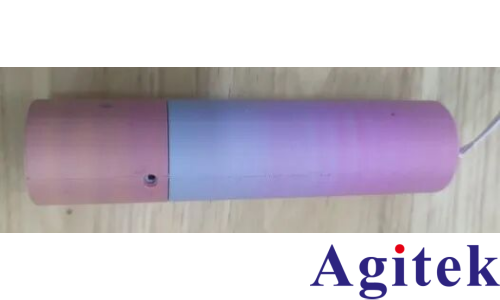

某高校科研團隊正研制一款用于浮標式硝酸鹽濃度在線監測的新型傳感器，目前需測試其在空氣中的阻抗特性曲線，以獲取關鍵數據，優化設計并提升監測性能。

（二）測試要求

對傳感器施加不同頻率的激勵信號，觀測并記錄其在不同硝酸鹽濃度環境下所呈現出的阻抗變化情況。

（三）解決方案

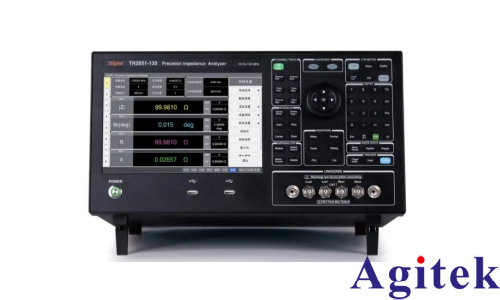

為確保測試精度與效率，推薦使用TH2851系列精密阻抗分析儀+四端對測試夾具+鍍金短路板+轉接板+三維叉指示傳感器，其核心優勢如下：

TH2851系列采用寬帶自動調零型自動平衡電橋技術，四端對測試配置，在10Hz - 130MHz頻率、25mΩ - 40MΩ阻抗范圍內，可實現理想10%測量精度，最高精度達0.08%，具備高精度、高穩定性和一致性、高速度和高分辨率和高兼容性等優勢。

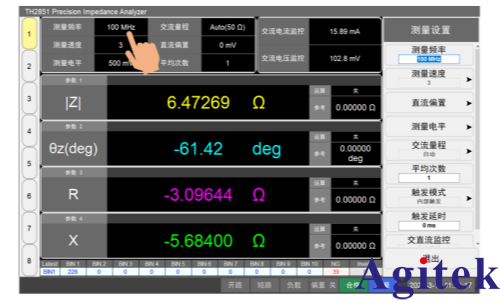

(一)、10.1英寸大屏顯示

TH2851系列將所有測試參數、分選參數、分選結果以及功能選擇等參數整合于同一屏幕，界面布局科學合理。該系列支持同時顯示四種測量參數，且這四種參數可任意調節。屏幕左側設有按鈕，可快捷選取8套測試參數。

(二)、高速度

TH2851系列在測試性能方面表現卓越，其具備行業領先的測試速度，最快能夠達到2.5ms完成一次測試，這一高效性能可充分滿足對測試效率有嚴苛要求的各類應用場景，為精準、快速的測試工作提供了堅實保障。

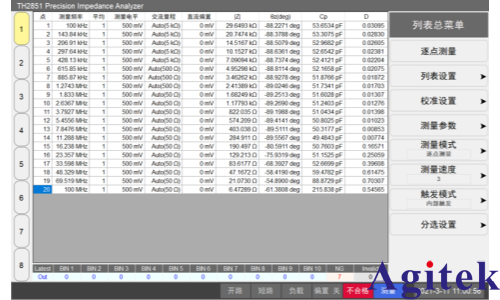

(三)、增強的列表掃描功能

TH2851系列可以最多設置1601點的列表掃描，每個點可以單獨設置測試頻率、測試電壓、直流偏置等測試條件。

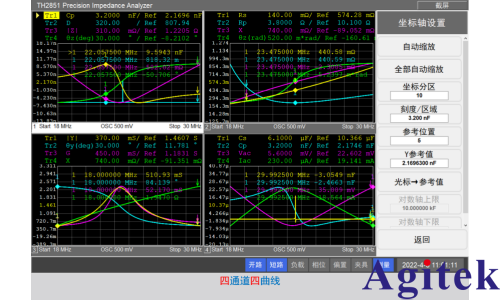

(四)、強大的分析圖形界面

TH2851系列最多可以4通道同時顯示，每個通道可以最多顯示4條曲線，通道和曲線各有十四種分屏顯示方法。

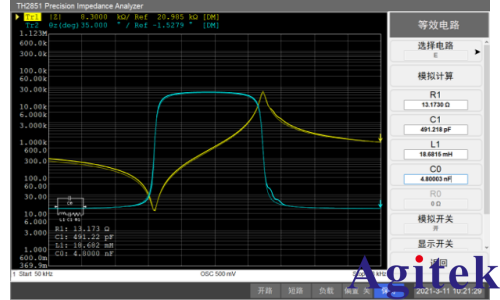

(五)、等效電路分析測試

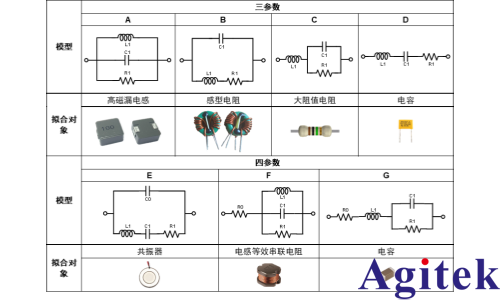

現實中不同器件可等效為三參數四模型、四參數三模型的阻抗器件，等效電路分析測試功能提供7種基本模型用于等效。

TH2851系列可對比仿真擬合曲線與實測曲線，也能按輸入?yún)?shù)和所選模型擬合，還能將等效模型輸出為TXT文檔保存。

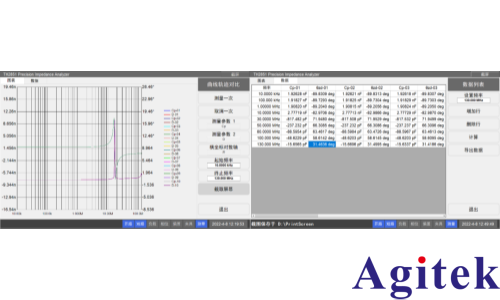

(六)、曲線軌跡對比

曲線軌跡對比用于對被測件進行連續測量，所有曲線顯示在同一個坐標系中。

針對同一個被測件：

①對比同一個條件下測量的多次測量結果，可用于評價被測件的重復性；

②設置不同頻率點，計算出所有曲線在該頻率點的測量值。

（三）經驗與總結

硝酸鹽的發展歷程見證了人類活動對自然環境的深刻影響，而未來的研究前景則充滿了挑戰與機遇。同惠電子會始終堅守技術創新理念，潛心研發高精密測試儀器，以實際行動為可持續發展與生態環境保護添磚加瓦。
