泰克示波器3系列MDO熱門應用|電源紋波測試應用方案

　　示波器作為電子工程師的必備儀器，應用廣泛，如紋波測試、頻率檢查、信號質量檢查、上升時間、下降時間和過沖測量、并行總線解碼分析等。其中，電源紋波測試是一個非常受歡迎的應用。今天安泰測試就給大家介紹一下泰克3系列MDO示波器電源紋波測試的意義和方案。

　　測試要求和意義:

　　紋波是由DC穩定電源的電壓或電流波動引起的現象。表現為頻率高于工頻的類正弦波諧波和寬度較窄的脈沖波。

　　對于現代復雜的電子系統，除了交流DC電源外，DC-DC的紋波噪聲對于更多甚至多級電源系統也變得越來越重要。由于紋波和噪聲的存在，會造成很多危害，影響電路的正常工作。因此，需要精確測量電源的紋波噪聲值。

　　紋波的基本測量工具是泰克示波器+探頭，但對示波器和探頭有一些要求。紋波噪聲一般用有效值或峰值來表示。

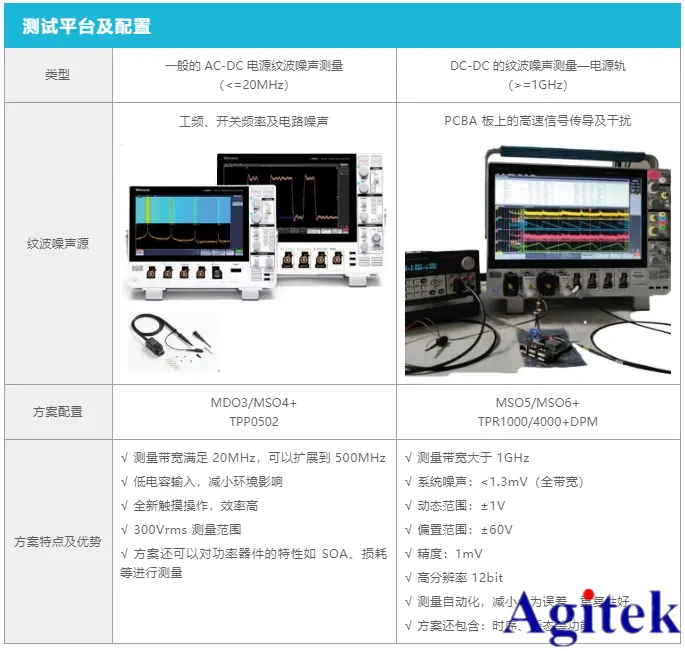

　　今天安泰測試推薦一組流行的應用方案，泰克示波器在電源紋波測試中的應用方案:

　　此外，這個方案的主角，泰克3系列MDO，最近增加了新的功能，以實現更精確的測量。

　　屏幕上的垂直網格讀數-它允許人們快速地進行視覺檢查，并進行振幅測量和分析。

　　增強的光標測量功能-提供特定波形的快速頻率測量或每秒周期數(1/(δt)，為故障排除提供更大的靈活性。

　　當使用e*Scope程控示波器時，您可以導出節省墨水模式的屏幕截圖-現在，當使用e*Scope軟件時，您可以通過遠程web瀏覽器反轉顯示并拍攝屏幕截圖，而無需保存文件。將波形捕獲添加到報告中時，可節省時間和打印成本。

　　以上及時泰克3系列MDO示波器在電源紋波測試應用方案介紹。作為泰克的長期合作伙伴，安泰測試為客戶提供泰克示波器選型、樣機演示、培訓和維護的一站式服務。如果想了解泰克示波器更詳細的應用方案，請咨詢安泰測試網。
