函數信號發生器用法教程及注意事項

        函數信號發生器是一種能夠產生一定周期性的時間函數波形信號的信號發生裝置，頻率范圍可以從幾個微赫茲到幾十兆赫。除用于通信、儀器儀表和自動控制系統測試外，還廣泛應用于其他非電氣測量領域。接下來，我們來學習函數信號發生器的使用方法以及使用函數信號發生器的注意事項。

　　一、函數信號發生器的使用方法

　　1. 將函數信號發生器連接到AC 220V，50Hz電源，按下電源開關，指示燈會亮。

　　2. 按下所需波形的選擇功能開關。

　　3. 需要輸出脈沖波時，拔出占空比調整開關，調整占空比，獲得穩定清晰的波形。此時，頻率為原來的1/10，占空比開關旋鈕按下，處于正弦波和三角波的狀態。

　　4. 當需要小信號輸出時，按下衰減器。

　　5. 將振幅旋鈕調整到所需的輸出振幅。

　　6. 當需要直流電平時，拔出直流偏置調節旋鈕，將直流偏置調節到需要設置的電平值。在其他狀態下，按下直流偏置調節旋鈕，直流電平為零。

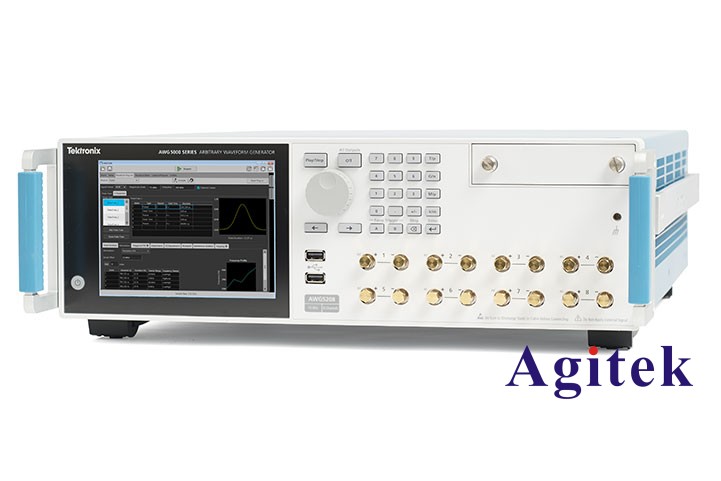

泰克AWG5200系列任意波形發生器

　　二、函數信號發生器使用注意事項

　　1) 儀器采用大規模集成電路，調試維護時應安裝防靜電裝置，避免對儀器造成損壞。

　　2)不要在高溫、高壓、潮濕、強烈振動、強磁場或強輻射、爆炸性環境、防雷條件差、防塵條件差、溫濕度變化大的場所使用和儲存。

　　3)請?jiān)谙鄬?duì)穩定的環境下使用，并提供良好的通風散熱條件。在校準試驗過程中，試驗儀器或其他設備的外殼應接地良好，以免意外損壞。

　　4)當保險絲熔斷時，請先排除故障原因。通知更換保險絲前，必須切斷交流電源線，切斷儀器和被測電路，關閉儀器電源開關，避免觸電或人身傷害。并且只能安裝額定值如電流、電壓和熔斷速度的熔斷器。

　　5) 信號發生器的負載不應有高電壓、強輻射、或強脈沖信號，以防止電源返回造成儀器損壞。不要使電源輸出負載短路，防止功率放大器電路過載。顯示窗口顯示不正常，出現死機等現象時，只需關閉計算機，重新啟動即可恢復正常。

　　6) 為了達到高質量的使用效果，使用前請預熱30分鐘。

　　7) 非專業人員不得擅自打開外殼或拆卸儀器，以免影響儀器的使用性能或造成不必要的損失。

是德33622A波形發生器

        以上就是函數信號發生器用法教程及注意事項，更多信息歡迎登陸安泰測試進行咨詢了解。
