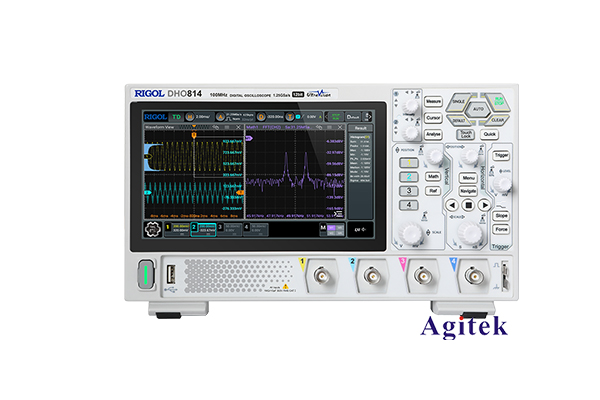

普源示波器頻譜分析方法介紹

普源示波器是一種常用的測試儀器，用于捕獲和分析電子信號的波形。頻率分析是示波器的重要功能之一，它可以幫助用戶對信號的頻率特性進行分析和測量。本文將介紹普源示波器的頻率分析方法，并詳細說明如何操作普源示波器進行頻率分析。

頻率分析是指對信號的頻率特性進行測量和分析。普源示波器通常使用傅里葉變換等數學算法，將時域波形轉換為頻域譜圖，以顯示信號的頻率分量和幅度信息。頻率分析可以幫助用戶確定信號的主要頻率成分、頻譜分布和頻率響應等特性，為設計和調試工作提供重要參考。

操作普源示波器進行頻率分析的步驟如下：

步驟1：連接信號源

將待測信號源與普源示波器正確連接。可以使用信號發生器、傳感器、電路板等作為信號源，通過示波器的輸入通道進行連接。

步驟2：選擇頻率分析模式

在普源示波器的菜單或設置界面中，選擇頻率分析模式。通常，示波器提供多種頻率分析選項，如快速傅里葉變換（FFT）、功率譜密度（PSD）等。根據需求選擇適當的頻率分析模式。

步驟3：設置時間和垂直尺度

在進行頻率分析之前，需要設置示波器的時間和垂直尺度。時間尺度決定了示波器對信號進行采樣的時間范圍，垂直尺度決定了示波器對信號進行采樣的幅度范圍。根據信號的特點和需求，設置適當的時間和垂直尺度。

步驟4：設置觸發條件

為了獲得穩定的頻率分析結果，需要設置適當的觸發條件。通過示波器的菜單或按鈕，設置觸發模式和觸發級別，確保示波器能夠準確地捕獲到信號。

步驟5：進行頻率分析

完成設置后，可以開始進行頻率分析。根據示波器的操作指南，啟動頻率分析功能，并等待示波器完成分析。示波器將自動對輸入信號進行頻率分析，并將結果顯示在屏幕上。

步驟6：分析和測量頻率特性

在頻率分析結果顯示在屏幕上后，可以對結果進行進一步分析和測量。示波器通常提供多種分析選項，如主頻測量、譜峰搜索、譜線平均等。通過示波器的菜單或按鈕，選擇適當的分析選項，并進行頻率特性的測量和分析。

步驟7：保存和導出結果

如果需要保存頻率分析結果或將其導出到其他設備進行進一步分析，可以使用示波器的保存和導出功能。示波器通常支持多種數據格式，如CSV、MATLAB等，方便用戶與其他軟件進行數據交互。

通過以上步驟，用戶可以輕松地操作普源示波器進行頻率分析。頻率分析功能可以幫助用戶深入了解信號的頻率特性，為設計和調試工作提供重要參考。希望本文對您有所幫助！
