如何連接普源示波器和信號發生器？

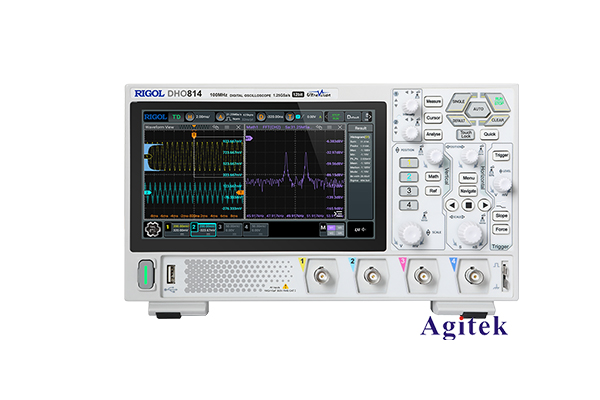

普源示波器是電子實驗中非常常用的儀器之一，它可以直觀地顯示電子電路中的各種信號波形。如果我們想對電路的信號進行分析和調試，就需要將示波器與信號源進行連接。其中，信號發生器是常見的信號源之一。那么，究竟應該如何連接普源示波器和信號發生器呢?下面就讓我們一起探討一下吧。

1. 準備工作

首先，我們需要準備好以下設備:

- 普源示波器

- 信號發生器

- 信號連接線(通常為BNC接口)

示波器和信號發生器的背面通常都會有相應的接口，我們需要用信號連接線將它們連接起來。

2. 具體連接步驟

步驟1:將示波器的輸入通道(一般標記為CH1、CH2等)與信號發生器的輸出端口(通常標記為Output)用信號連接線連接起來。

步驟2:打開示波器和信號發生器的電源，確保它們工作正常。

步驟3:在示波器上選擇相應的輸入通道(與連接線相對應的通道)，并調整示波器的時間基準、觸發方式等參數，使波形能夠穩定顯示。

步驟4:在信號發生器上設置所需的信號參數，如頻率、振幅、波形類型等。

3. 注意事項

1) 檢查連接線是否完好，避免出現斷路或短路的情況。

2) 確保示波器和信號發生器的接地端是連接的，否則可能會出現干擾信號。

3) 如果需要同時觀察多個信號，可以使用示波器的多通道輸入。

4) 根據實際情況調整示波器和信號發生器的參數，以獲得最佳的波形顯示效果。

5) 如果遇到異常情況，及時檢查連接是否有問題，或嘗試更換連接線。

4. 應用場景

普源示波器和信號發生器的連接應用非常廣泛，主要包括以下幾個方面:

1) 電子電路的測試和調試:可以觀察電路中的各種信號，并使用信號發生器提供測試信號。

2) 音頻信號的分析:可以觀察和分析各種音頻信號的波形特征。

3) 通信系統的測試:可以使用信號發生器產生各種通信信號，并用示波器進行波形分析。

4) 功率電子電路的測試:可以觀察功率電子電路中的電壓和電流波形，并進行相關參數的測量。

總之，正確連接普源示波器和信號發生器是電子實驗中非常重要的基本操作。掌握這一技能，不僅可以幫助我們更好地分析和調試電子電路，還可以為各種應用場景提供有力的測試手段。希望本文對您有所幫助，如果還有什么不明白的地方，歡迎隨時與我交流。
