泰克TBS1072C示波器如何放大信號？

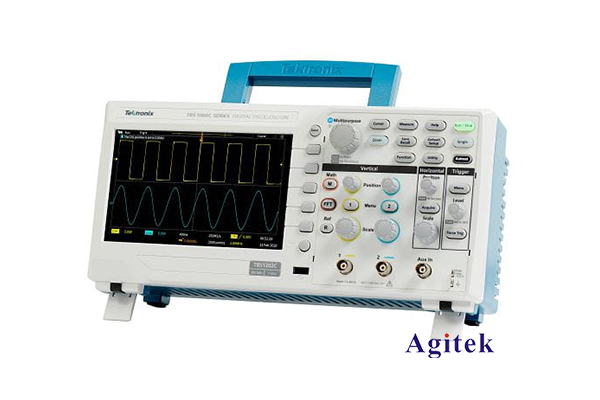

泰克TBS1072C數字存儲示波器是一款性能優異、應用廣泛的測量設備。它具有7英寸高清彩色顯示屏、帶寬70MHz、采樣率1GS/s等出色的技術參數，能滿足大多數工程師和技術人員的日常測量需求。但在某些情況下，被測信號的幅度可能過小，難以在示波器上清晰觀察。這時就需要采用適當?shù)姆糯蠹夹g(shù)對信號進行適當放大，以獲得更好的測量效果。本文將詳細介紹如何利用TBS1072C示波器自身的放大功能，對輸入信號進行有效放大。

一、TBS1072C示波器的放大功能

TBS1072C示波器具有通道輸入靈敏度可調的功能，可以對輸入信號進行放大處理。具體操作如下:

1. 檢查通道設置

  首先，需要確認TBS1072C示波器的通道設置是否正確。進入通道設置菜單，檢查"垂直"項下的"靈敏度"參數是否設置合理。靈敏度過高會導致信號過于放大，反之則信號可能過小而難以觀察。一般來說，靈敏度設置在10mV/div到1V/div之間是較為適宜的。

2. 調整通道衰減

  TBS1072C示波器的每個通道都帶有可調的衰減放大器，默認衰減系數為"1X"。如果信號幅度較小，可以將衰減系數調整為"10X"或"100X"，這樣可以放大輸入信號10倍或100倍。調整方法是進入通道設置菜單，找到"探頭衰減"選項，然后選擇合適的衰減系數。

3. 使用垂直放大功能

  除了調整通道衰減外，TBS1072C示波器還提供了"垂直放大"功能，可以對輸入信號進行進一步放大。進入垂直設置菜單，找到"垂直放大"選項，然后設置合適的放大倍數，通常1X~5X之間較為適用。

4. 微調增益

  有時調整通道衰減和垂直放大后，信號幅度可能仍然不滿意。這時可以進一步微調"增益"參數，在0.1X~10X的范圍內選擇合適的放大倍數。增益調整可以實現更細微的信號放大控制。

綜上所述，TBS1072C示波器提供了多種靈活的放大選項，可以滿足各種測量場景下對信號放大的需求。用戶可以根據實際情況，靈活組合使用這些放大功能，獲得最佳的測量效果。

二、放大注意事項

在使用TBS1072C示波器進行信號放大時，需要注意以下幾點:

1. 避免過度放大

  過度放大信號可能會導致波形失真、跨通道干擾等問題，影響測量精度。因此在進行放大時，應該選擇合適的放大倍數，不宜過度放大。

2. 注意輸入范圍

  TBS1072C示波器的輸入電壓范圍為±300V(DC+峰值A(chǔ)C)。放大后的信號幅度不能超出此范圍，否則可能會損壞示波器輸入端。使用時請務必確保放大后的信號幅度在示波器的安全工作范圍內。

3. 選擇合適的探頭

  示波器輸入信號的放大，需要配合使用合適的探頭。探頭的衰減系數應與示波器設置相匹配，否則會影響測量精度。例如，如果示波器衰減設置為"10X"，則應使用"10X"探頭配合使用。

4. 注意接地

  在進行信號放大測量時，接地問題尤其重要。示波器的接地端和被測電路的接地點應保持良好的導通，否則可能會出現接地環路、共模干擾等問題，影響測量結果的準確性。

綜上所述，在使用TBS1072C示波器進行信號放大測量時，需要合理設置放大參數，選擇合適的探頭，注意接地等，以確保測量結果的準確性和可靠性。只有掌握好這些基本技巧，才能充分發揮TBS1072C示波器的測量性能，滿足各類工程應用的需求。
