普源DHO1202U示波器測電源紋波的方法

電源紋波是電路工程中需要重點關注的一個重要指標。電源紋波過大會對電路的穩定性和性能產生不利影響。因此，準確測量和分析電源紋波是保證電路正常工作的關鍵。本文將以普源DHO1202U示波器為例，介紹如何使用示波器測量電源紋波。

一、電源紋波的產生原因

電源紋波的主要原因是電源轉換電路中的濾波電容無法完全濾除交流電源中的交流成分。在整流電路中，交流電源被整流后會產生脈動直流，這些脈動分量如果未被濾波電容完全吸收，就會出現電源紋波。

電源紋波的大小與電源轉換電路的設計有密切關系，主要取決于以下幾個因素：

1. 整流方式：全波整流的紋波幅度小于半波整流。

2. 濾波電容的容值：濾波電容容值越大，紋波越小。

3. 負載電流：負載電流越大，紋波越大。

4. 電源頻率：頻率越高，紋波越小。

因此，在電源設計時需要綜合考慮這些因素，采取有效的濾波措施，將電源紋波控制在允許范圍內。

二、使用示波器測量電源紋波

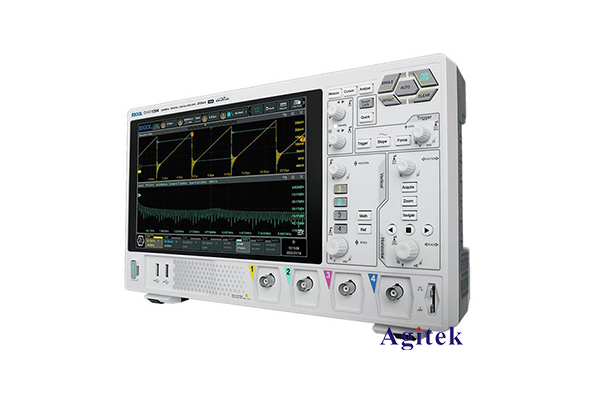

下面以普源DHO1202U示波器為例，介紹測量電源紋波的具體步驟：

1. 連接示波器通道

將示波器的輸入通道連接到待測電源的輸出端。需要注意的是，為了獲得準確的測量結果，應將示波器的接地端與電源的接地端可靠連接，以消除接地誤差。

2. 設置示波器參數

a. 垂直靈敏度：根據預計的紋波幅度選擇合適的垂直檔位，以充分利用示波器的動態范圍。

b. 水平時基：選擇合適的時基，以觀察一個完整的紋波波形。通常情況下，2.5ms/div左右的時基設置比較合適。

c. 觸發模式：將觸發模式設置為"自動"或"普通"，確保示波器能穩定觸發紋波波形。

d. 采樣模式：建議使用"峰值檢測"模式，可以捕獲紋波波形的尖峰值。

3. 測量紋波參數

完成示波器參數設置后，即可測量電源紋波的相關參數，包括：

a. 紋波峰-峰值：測量紋波波形的最大值與最小值之差，即為紋波峰-峰值。

b. 紋波有效值：測量紋波波形的有效值，即為紋波的RMS值。

c. 紋波頻率：測量紋波波形的周期，即為紋波的頻率。

4. 記錄測量結果

將測量得到的紋波參數記錄下來，并與電源的技術指標進行對比，判斷電源的性能是否符合要求。如果紋波過大，需要進一步分析原因，并采取相應的濾波措施進行改進。

綜上所述，使用示波器測量電源紋波是一種簡單有效的方法。通過合理設置示波器參數，可以快速獲得電源紋波的各項關鍵指標，為電源設計優化提供依據。作為一款性能優異的臺式示波器，普源DHO1202U完全可以滿足這一測量需求，為電源紋波測試提供可靠的解決方案。
