是德N5224B矢量網絡分析儀離散頻點采樣設置

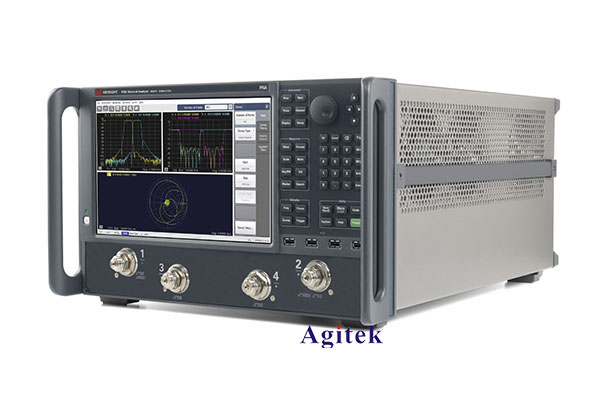

矢量網絡分析儀(VNA)是一種用于測量電子設備和電路特性的重要儀器。其中，是德N5224B型號是一款性能出色的高端VNA，廣泛應用于微波、毫米波等領域的測試和分析。在實際測試過程中，經常需要設置離散頻點采樣，以獲得所需的測試數據。本文將詳細介紹如何在N5224B上設置離散頻點采樣。

一、離散頻點采樣的意義

離散頻點采樣是指在特定頻帶內選擇若干離散的頻點進行測試，而不是連續掃描整個頻帶。這種方式具有以下優點:

1. 提高測試效率:僅需測試關鍵頻點，而無需掃描整個頻帶，大大縮短了測試時間。

2. 節省存儲空間:由于只保留關鍵頻點的數據，存儲空間需求大幅降低。

3. 聚焦關鍵特性:可針對特定頻段或關鍵頻點進行測試和分析，更好地反映設備在該頻段的性能。

因此，離散頻點采樣在很多測試場景下是首選的采樣方式。

二、N5224B設置離散頻點采樣的步驟

下面介紹在N5224B上設置離散頻點采樣的具體步驟:

1. 設置頻率范圍

在[Frequency]菜單中，選擇所需的頻率范圍，如起始頻率為1GHz，終止頻率為6GHz。

2. 設置離散頻點

在[Sweep]菜單中，選擇[Point Sweep]模式，然后在[Number of Points]中輸入想要測試的離散頻點數量，例如101個。

3. 設置離散頻點列表

在[Sweep]菜單中，選擇[Frequency List]選項卡。在此頁面中，可以手動輸入需要測試的離散頻點頻率值。也可以通過[Auto Frequency List]功能，自動生成等間隔的離散頻點。

4. 執行測試

完成上述設置后，即可執行測試并獲取所需的測試數據。在測試過程中，N5224B會依次測試設置的離散頻點，并將結果顯示在屏幕上。

5. 保存數據

測試完成后，可以通過[Save Trace]功能將測試數據保存至文件，以供后續分析使用。

三、應用案例

某公司正在研發一款新型5G基站前端模塊，需要對該模塊的S參數特性進行測試。由于該模塊的工作頻段集中在3.5GHz~4.2GHz，因此工程師決定采用離散頻點采樣的方式進行測試。

具體步驟如下:

1. 在N5224B上設置頻率范圍為3GHz~4.5GHz。

2. 選擇[Point Sweep]模式，并設置測試點數為51個。

3. 在[Frequency List]頁面，自動生成51個等間隔的離散頻點，頻率從3.5GHz到4.2GHz。

4. 執行測試并保存測試數據。

通過這種離散頻點采樣的方式，工程師們不僅大幅提高了測試效率，而且聚焦于關鍵頻段，更好地反映了該模塊在5G工作頻段內的性能特征。

綜上所述，在使用N5224B矢量網絡分析儀進行測試時，設置離散頻點采樣是一種非常有效的方法。該方法不僅可以提高測試效率，減少存儲空間，而且能夠聚焦于關鍵特性，為工程師們提供更有價值的測試數據。希望本文的介紹對您在使用N5224B進行測試工作有所幫助。
