矢量網絡分析儀設置離散頻點采樣的技巧

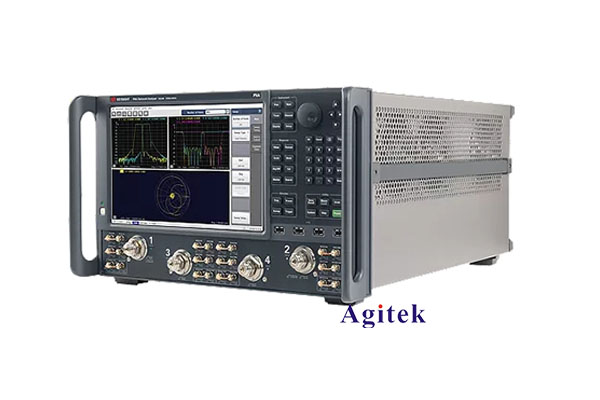

矢量網絡分析儀(VNA)是電子工程師常用的測量設備之一，它可以測量電子電路或者器件在特定頻段內的反射系數和傳輸系數等參數。在使用VNA進行測量時，設置合理的離散頻點采樣是非常重要的，可以直接影響到測量的準確性和效率。本文將詳細介紹VNA設置離散頻點采樣的方法和注意事項，希望對從事相關工作的工程師有所幫助。

一、離散頻點采樣的概念

VNA測量過程中，需要在被測設備的工作頻段內設置一系列離散頻點進行采樣測量。這些離散頻點的選擇直接決定了測量結果的質量。

過少的離散頻點可能無法充分反映被測設備在整個頻段內的特性，導致測量結果不夠精確。而過多的離散頻點則會大大增加測量時間，降低工作效率。因此，如何在保證測量精度的前提下，選擇適量的離散頻點進行采樣成為VNA使用時需要重點解決。

二、離散頻點選擇的技巧

1.確定被測設備的帶寬

首先需要明確被測設備的工作頻帶范圍，這是設置離散頻點的基礎。通常可以通過查看設備的技術參數或者初步掃描來確定。

2.設置頻點密度

在確定頻帶范圍后，需要合理設置頻點密度。一般來說，頻點密度越高，測量結果越精確。但過高的頻點密度會顯著延長測量時間。

經驗來看，對于帶寬較大的被測設備，可以采用對數頻率間隔的方式設置離散頻點，即頻點間隔隨頻率的升高而逐漸增大。這樣可以在保證測量精度的同時，減少測量時間。

對于帶寬較小的被測設備，可以采用等間隔的方式設置頻點，即每個頻段內的頻點數相等。這樣可以保證各頻段的測量精度comparatively均衡。

3.考慮被測設備的特性

除了頻帶范圍和帶寬，被測設備的其他特性也需要考慮。例如，對于具有陡峭通帶特性的濾波器，需要在通帶附近設置更密集的頻點，以更好地捕捉其特性。對于具有多諧振峰的設備，也需要重點關注諧振頻段，設置相對更密集的采樣點。

4.權衡測量時間和精度

總的來說，離散頻點的選擇需要在測量時間和測量精度之間進行權衡。對于某些對測量精度要求比較高的場合，可以適當增加頻點密度，但要注意不要過度延長測量時間。相反，對于一些對測量時間要求較高的場合，可以適當減少頻點密度，但要確保測量精度不會受到太大影響。

三、離散頻點設置的實例

下面以一個具體的例子來說明離散頻點設置的方法:

假設我們需要測量一個3GHz到6GHz范圍內的帶通濾波器。首先，我們可以確定該濾波器的帶寬為3GHz。

根據前述技巧，我們可以采用對數頻率間隔的方式設置離散頻點。具體地，可以設置20個頻點，分布在3GHz到6GHz之間，頻點間隔隨頻率升高而增大。這樣不僅可以保證在整個頻段內有足夠密集的采樣點，同時也可以控制在低頻段和高頻段的測量點數，以減少測量時間。

對于該濾波器，由于其具有陡峭的通帶特性，我們還需要在通帶附近設置更密集的頻點，以更好地捕捉其特性。例如，我們可以在3.5GHz到4.5GHz的通帶區間內設置10個頻點，其余10個頻點分布在3GHz到3.5GHz和4.5GHz到6GHz的區間內。

通過這種方式設置離散頻點，不僅可以保證測量精度，同時也可以在一定程度上縮短測量時間。當然，具體的頻點設置方案還需要根據被測設備的特性和測量要求進行調整和優化。

矢量網絡分析儀的離散頻點采樣設置是一個需要綜合考慮多方面因素的過程。工程師需要根據被測設備的具體特性，在測量精度和測量時間之間進行平衡，選擇合適的頻點密度和分布。只有這樣，才能充分發揮VNA的測量性能，獲得高質量的測量結果。
