泰克MDO34示波器如何設置捕捉單次脈沖？

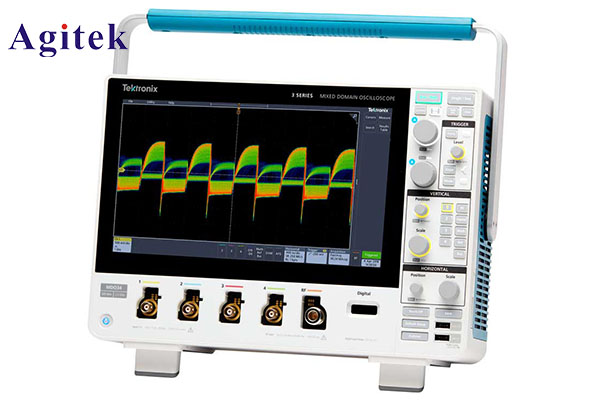

在電子工程和信號處理領域，示波器是不可或缺的工具。泰克（Tektronix）作為業界知名的測試與測量設備制造商，其MDO34系列示波器憑借其強大的功能和用戶友好的界面，受到了廣泛歡迎。本文將詳細介紹如何使用泰克MDO34示波器設置捕捉單次脈沖，以幫助您更好地理解和分析信號。

1. 什么是單次脈沖捕捉？

單次脈沖捕捉是示波器的一項重要功能，允許用戶捕捉并分析單個事件或脈沖信號。這對于調試和測試數字電路、通信系統及其它電子設備至關重要。通過設置適當的觸發條件，用戶可以確保示波器在特定條件下捕捉到所需的信號。

2. 連接示波器

在開始之前，確保您的MDO34示波器已正確連接到待測信號源。使用示波器探頭將其連接至信號源的輸出端，并確保探頭的衰減比設置正確（通常為1：1或10：1）。在連接好之后，打開示波器電源，等待其初始化完成。

3. 設置示波器參數

3.1 調整時間基準

打開示波器后，首先需要調整時間基準，以便在顯示屏上清晰地看到信號。使用時間基準旋鈕，將其設置為適合于待測信號的范圍。例如，如果您知道脈沖信號的周期大約為1毫秒，可以將時間基準設置為500微秒/格。

3.2 設置垂直比例

接下來，調整垂直比例（電壓/格），以確保信號在屏幕上清晰可見。通過旋轉垂直比例旋鈕，逐步增大或減小電壓范圍，直到信號完整顯示。

4. 設置觸發條件

4.1 選擇觸發模式

在MDO34示波器上，觸發設置對于捕捉單次脈沖至關重要。按下觸發菜單按鈕，選擇“邊沿觸發”（Edge Trigger）。邊沿觸發可以確保示波器在信號上升或下降沿觸發捕捉。

4.2 設置觸發電平

根據待測信號的特性，設置觸發電平。通常情況下，選擇信號的中間電平作為觸發電平，以確保在信號上升或下降時均能觸發示波器。您可以使用觸發電平旋鈕進行調整。

4.3 配置單次觸發

為了捕捉單個脈沖，您需要將觸發模式設置為“單次觸發”（Single Trigger）。這使得示波器在滿足觸發條件時只捕捉一個波形，并暫停更新，直到手動重啟。您可以在觸發菜單中找到此選項。

5. 捕捉和分析信號

完成上述設置后，您可以按下“運行/停止”按鈕，開始捕捉信號。當示波器檢測到符合觸發條件的信號時，它將捕捉該脈沖并在屏幕上顯示。此時，您可以使用示波器的測量工具分析脈沖的特性，例如脈寬、上升時間和下降時間等。

6. 保存和導出數據

如果需要記錄捕捉到的信號，MDO34示波器支持多種數據保存和導出選項。您可以將波形保存到USB驅動器，或使用示波器的網絡功能將數據導出到計算機。

通過以上步驟，您可以有效地使用泰克MDO34示波器設置捕捉單次脈沖。掌握這一技巧不僅有助于調試和測試電路，也為您后續的信號分析打下基礎。隨著對示波器操作的熟練，您將能夠更加高效地進行電子設計和開發工作。

希望這篇文章能夠幫助您更好地理解泰克MDO34示波器的使用方法，提升您的工作效率。如果您還有其他問題或需進一步的幫助，請隨時查詢示波器的用戶手冊或聯系西安安泰測試的技術支持。
