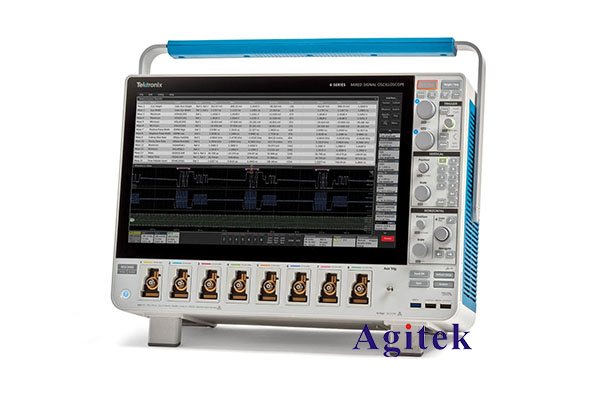

泰克示波器MSO6B系列帶寬限制設置指南

在電子測試與測量領域，示波器是必不可少的工具。泰克（Tektronix）作為行業領先的示波器制造商，其MSO6B系列示波器憑借卓越的性能和豐富的功能備受青睞。在某些應用場合，可能需要對示波器的帶寬進行限制，以提高信號測量的準確性和穩定性。本文將詳細介紹如何在泰克MSO6B系列示波器上進行帶寬限制設置。

什么是帶寬限制？

帶寬限制是指限制示波器對高頻信號的響應能力，以消除不必要的高頻噪聲。在信號測量過程中，尤其是對低頻信號進行分析時，帶寬限制可以有效降低高頻干擾，提高測量結果的清晰度和可讀性。對于MSO6B系列示波器，帶寬限制設置既靈活又簡單，能夠滿足不同測試需求。

帶寬限制的作用

降低噪聲：通過限制帶寬，可以有效消減高頻噪聲，增強信號的信噪比。

提高測量精度：在低頻測量中，帶寬限制可以避免高頻成分對測量結果的干擾，保證測量的準確性。

延長探頭和示波器的使用壽命：高頻信號的輸入可能會對探頭和示波器本身造成損害，帶寬限制可以有效防止這種情況的發生。

泰克MSO6B系列示波器帶寬限制設置步驟

1. 開啟示波器

首先，確保你的MSO6B系列示波器已經連接至電源并完成啟動。待示波器自檢完成后，進入主界面。

2. 選擇通道

在主界面上，選擇你希望設置帶寬限制的通道。可以通過觸摸屏或者物理按鍵來進行選擇。確保所選通道已連接探頭，并且探頭已正確校準。

3. 進入通道設置菜單

選擇通道后，點擊示波器屏幕上的“Channel”或“通道”選項，以進入通道設置菜單。這里可以看到各種設置選項，包括垂直靈敏度、耦合方式、帶寬限制等。

4. 設置帶寬限制

在通道設置菜單中，找到“Bandwidth Limit”或“帶寬限制”選項。點擊該選項后，示波器會提供不同的帶寬限制選擇，通常包括：

20 MHz

100 MHz

200 MHz

500 MHz

1 GHz

根據你的測量需求，選擇合適的帶寬限制值。選擇后，示波器會自動應用該設置。

5. 確認設置

設置完成后，檢查屏幕左上角的通道信息，確保帶寬限制已成功應用。此時，示波器將只對選擇的頻率范圍內的信號進行響應。

6. 開始測量

設置完成后，可以開始進行信號測量。觀察示波器顯示屏，確認信號波形是否清晰，噪聲是否減少。

注意事項

帶寬限制僅對當前選擇的通道生效，其他通道的設置不會受到影響。

在進行高頻信號測試時，應關閉帶寬限制，以獲得完整的信號信息。

定期校驗示波器和探頭的性能，確保測量的準確性和可靠性。

通過上述步驟，用戶可以輕松地在泰克MSO6B系列示波器上進行帶寬限制設置。這一功能不僅可以提高測量結果的準確性，還能有效降低噪聲干擾。希望本文能幫助您更好地使用泰克MSO6B系列示波器進行測試與分析。如果您有更多疑問，歡迎查閱官方文檔或咨詢西安安泰測試的專業人士。
