普源頻譜分析儀如何測量COFDM波形？

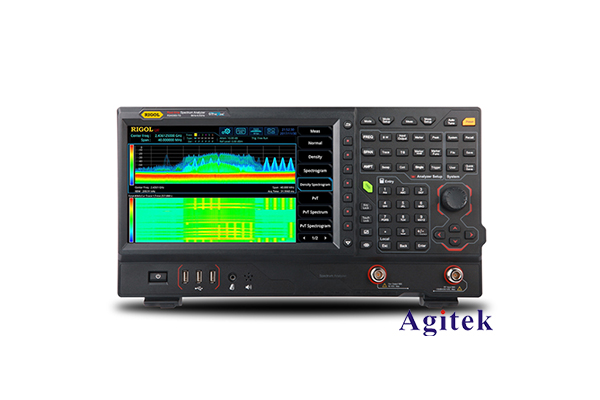

在現代通信領域，COFDM（Coded Orthogonal Frequency Division Multiplexing，編碼正交頻分復用）波形因其抗干擾能力強、頻譜效率高而被廣泛應用于數字廣播電視、移動通信等領域。為了有效分析和測量COFDM波形，普源頻譜分析儀憑借其高精度和多功能性，成為了專業人員的首選工具。本文將詳細介紹如何使用普源頻譜分析儀來測量COFDM波形。

一、連接與設置

首先，將待測的COFDM信號源通過合適的接口連接到普源頻譜分析儀的輸入通道。確保連接正確且穩定，這是準確測量的基礎。

接下來，根據COFDM信號的特點，選擇合適的掃描范圍和帶寬。掃描范圍決定了頻譜分析儀能夠測量的頻率范圍，而帶寬則決定了其分辨兩個相鄰頻率的能力。對于COFDM信號，通常選擇足夠寬的掃描范圍和適當的帶寬，以覆蓋信號的所有頻率成分。

二、調整掃描參數

調整掃描速度和方向，以獲得清晰的頻譜圖像。通過旋轉掃描控制器上的旋鈕或設置相關參數，可以調整掃描速度和方向，直到在屏幕上看到清晰的COFDM頻譜圖像。

三、校準儀器

在正式測量前，對普源頻譜分析儀進行校準，以確保測量結果的準確性。校準包括自動校準和手動校準兩種方式，具體操作可參考儀器說明書。

四、測量與分析

完成上述設置后，開始觀察頻譜圖像。在頻譜圖像上，可以清晰地看到COFDM信號的頻率成分分布情況。同時，還可以查看其他相關參數，如幅度、相位等，以全面評估信號特性。

普源頻譜分析儀提供了多種測量模式，如FFT分析功能，可以將波形分解成頻率分量，幫助用戶深入分析COFDM波形的頻譜特性。這對于優化通信系統的性能、排除故障具有重要意義。

五、注意事項

1. 選擇合適的探頭：如果測量的是高頻COFDM信號，應選用高頻探頭，并確保探頭與被測點良好接觸。
2. 避免過載：如果COFDM信號的幅度過大，可能會導致頻譜分析儀過載。此時，應調整儀器的幅度設置或使用衰減器來避免過載。
3. 注意接地：確保頻譜分析儀的接地端正確連接到被測電路的接地點，以提高測量精度。

六

通過使用普源頻譜分析儀，可以準確測量和分析COFDM波形，為通信系統的設計和優化提供重要依據。在使用過程中，注意選擇合適的掃描范圍、帶寬和測量模式，確保儀器校準準確，并遵循相關注意事項，以獲得最佳的測量結果。

通過本文的介紹，希望讀者能夠對普源頻譜分析儀測量COFDM波形的方法有更深入的了解，并在實際工作中靈活運用這些知識，提高測量效率和準確性。
