是德矢量網絡分析儀在濾波器測試中的應用

在現代電子技術中，濾波器是實現信號處理和選擇性傳輸的重要組件。它們廣泛應用于通信、音頻處理和電源管理等領域。為了確保濾波器的性能和效率，使用高精度的測量儀器進行測試顯得尤為重要。是德科技（Keysight Technologies）推出的矢量網絡分析儀（VNA）在濾波器測試中發揮著關鍵作用。

 矢量網絡分析儀的基本原理

矢量網絡分析儀是一種高精度的測量工具，主要用于分析線性電路的S參數（散射參數）。相較于傳統網絡分析儀，VNA能夠提供幅度和相位信息，使得在測試時可以更全面地了解器件的性能。其測試結果對于了解器件的增益、反射和傳輸特性至關重要。

 濾波器測試的挑戰

濾波器的性能測試面臨諸多挑戰，包括：

1. 寬頻帶測試：濾波器通常在多個頻率下工作，因此需要能夠覆蓋寬頻帶的測試設備。

2. 高精度要求：小的偏差可能導致濾波器性能大幅下降，因此測試精度要求極高。

3. 反射與傳輸特性測量：信號的反射和傳輸特性需要同時評估，以確保濾波器在設計規格內工作。

 是德矢量網絡分析儀的優勢

 1. 精確的S參數測量

是德VNA能夠在寬頻段內提供高精度的S參數測量，能夠同時測量S11（反射系數）和S21（傳輸系數）。這使得工程師能夠清晰地了解濾波器的反射損耗和插入損耗，從而優化設計。

 2. 高速測量能力

是德的VNA設備具有快速掃描能力，可以在較短時間內獲取整個頻率范圍的數據。這使得在開發和測試過程中，工程師能夠更高效地進行迭代和優化。

 3. 易于集成的測試方案

是德提供完整的測試解決方案，包括測試軟件和接口，方便用戶根據不同的測量需求進行定制。這種靈活性不僅提高了測試的效率，也使得在不同應用場景下的測量變得簡單。

 應用實例

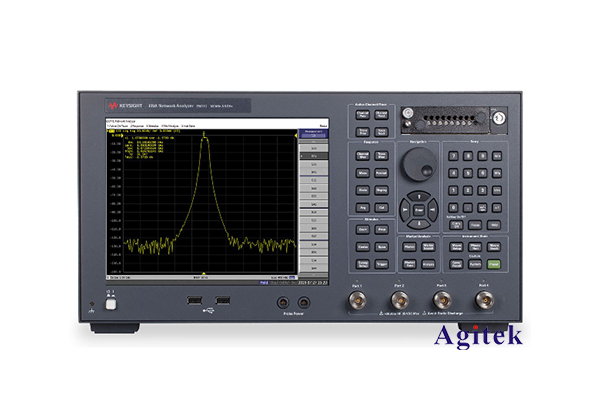

以是德的PNA系列矢量網絡分析儀為例，其不僅適用于傳統的RF和微波過濾器的測試，還能夠支持更先進的數字信號處理（DSP）濾波器測試。通過利用VNA的矢量測量能力，工程師能夠準確分析DSP濾波器在不同條件下的性能，諸如瞬態響應和頻率特性。

在某通信系統中，工程師使用是德的VNA對新設計的低通濾波器進行測試，發現其在特定頻段存在較高的反射損耗。通過分析得到的S參數數據，迅速確定了需要優化的電路部分，最終提升了濾波器的整體性能。

是德科技的矢量網絡分析儀在濾波器測試中具有不可替代的優勢。其高精度的S參數測量、高速測試能力和便捷的集成方案，使得工程師能夠在設計和優化濾波器時高效應對各種挑戰。隨著科技的發展，對濾波器性能要求的不斷提升，VNA將繼續發揮重要作用，幫助行業實現更高的性能標準。在未來的技術進步中，擁有一臺高性能的矢量網絡分析儀，將是確保電子產品質量和競爭力的關鍵。
