ZNB4矢量網絡分析儀測電磁屏蔽的應用與優勢

在現代科技的迅速發展中，電磁干擾（EMI）和電磁兼容性（EMC）成為了電子設備設計中不可忽視的重要因素。為了確保設備在各種環境下的穩定性和可靠性，電磁屏蔽技術得到了廣泛關注。ZNB4矢量網絡分析儀作為一種高精度的測試儀器，能夠有效地幫助工程師評估電磁屏蔽的性能。本文將探討ZNB4矢量網絡分析儀在電磁屏蔽測試中的應用及其優勢。

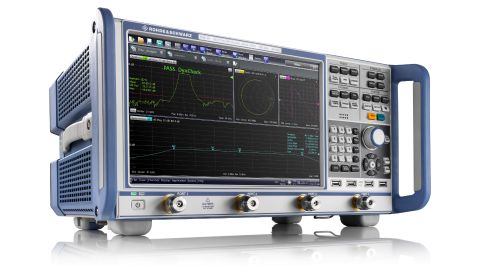

ZNB4矢量網絡分析儀是由羅德與施瓦茨公司研發的一款高性能測試設備，廣泛應用于射頻（RF）和微波領域。其主要功能包括測量S參數、反射損耗、傳輸損耗等。ZNB4具有極高的測量精度和速度，能夠滿足復雜電路和組件的測試需求。

電磁屏蔽的基本概念

電磁屏蔽是指通過特定材料和結構，減少電磁波在某一區域內的傳播，從而保護內部電路和設備不受外部電磁干擾的影響。屏蔽效果的好壞通常通過屏蔽效能（SE）來衡量，SE越高，屏蔽效果越好。常用的屏蔽材料包括金屬（如鋁、銅）和導電聚合物。

ZNB4在電磁屏蔽測試中的應用

1. 測量屏蔽效能

ZNB4矢量網絡分析儀可以通過測量屏蔽材料的S參數，計算出其屏蔽效能。具體步驟包括：

準備測試樣品：將待測的屏蔽材料制成特定形狀的樣品。

連接設備：將ZNB4的端口與屏蔽樣品連接，確保連接穩固。

進行測量：通過分析儀進行反射損耗和傳輸損耗的測量，計算出屏蔽效能。

2. 評估頻率響應

ZNB4能夠在廣泛的頻率范圍內進行測試，這使得工程師能夠了解屏蔽材料在不同頻率下的性能表現。通過頻率響應分析，可以優化屏蔽設計，以滿足特定應用的需求。

3. 質量控制與研發

在產品研發階段，ZNB4能夠用于新材料的性能評估，幫助工程師選擇合適的屏蔽材料。此外，在生產過程中，使用ZNB4進行質量控制測試，確保每一批次的屏蔽產品都能達到設計標準。

ZNB4的優勢

1. 高精度測量

ZNB4采用先進的測量技術，能夠提供高達+/-0.01 dB的測量精度。這對于電磁屏蔽測試至關重要，因為微小的損耗差異可能會顯著影響屏蔽效果。

2. 快速測試速度

ZNB4具備快速自動測試功能，能夠在短時間內完成多項測量任務。這極大地提高了測試效率，特別是在大規模生產中，能夠節省時間和成本。

3. 用戶友好的界面

ZNB4配備直觀的操作界面和豐富的圖形化顯示，用戶能夠輕松設置測試參數并實時查看測量結果。此外，支持多種數據導出格式，方便后續分析。

4. 強大的數據分析功能

ZNB4不僅能進行基本的S參數測量，還具備強大的數據后處理能力。用戶可以對測試數據進行深入分析，獲取更為全面的屏蔽性能評估。

ZNB4矢量網絡分析儀在電磁屏蔽測試中的應用，不僅提高了測量的精度和效率，還為工程師提供了強大的數據分析工具。隨著電子設備對電磁兼容性要求的不斷提高，ZNB4將成為電磁屏蔽領域不可或缺的重要工具。通過合理應用這一設備，企業能夠更好地滿足市場需求，提升產品競爭力。
