普源DHO1000示波器波形捕獲率評測，電源紋波

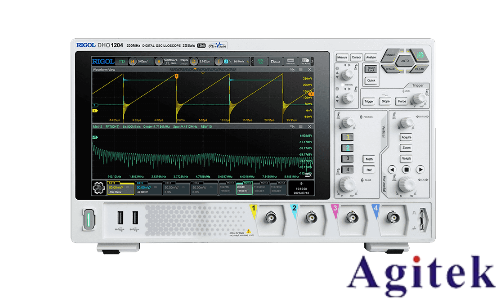

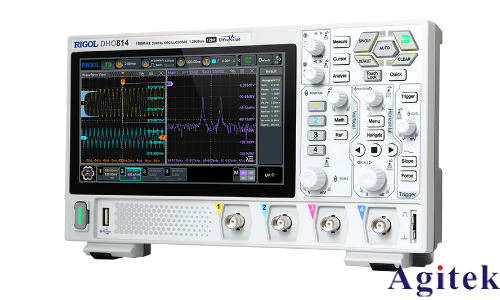

作為普源精電（RIGOL）旗下新一代高分辨率數字示波器，DHO1000系列憑借自研“半人馬座”芯片組的加持，在波形捕獲率這一核心指標上實現了質的飛躍。本文將從技術原理、實測數據、應用場景三個維度，深入解析其1,500,000次/秒（Ultra Acquire模式）的波形捕獲能力，為工程師及科研用戶提供選型參考。

一、技術突破：硬件架構與算法的雙重革新

1. “半人馬座”芯片組：底層技術支撐

DHO1000搭載的RIGOL自研芯片組，通過并行處理架構與高速ADC（模數轉換）模塊，實現了1 GSa/s實時采樣率與12 bit垂直分辨率的同步提升。相較于傳統示波器，其波形捕獲速度提升3倍以上，同時保持低至500μV/div的垂直靈敏度，確保微弱信號的高精度捕獲。

2. Ultra Acquire模式：高速波形捕獲的“殺手锏”

該模式下，示波器通過智能觸發算法與高速緩存技術，將捕獲率提升至1,500,000 wfms/s（波形/秒）。這一指標意味著在復雜信號分析中，示波器能夠以“超慢動作”回放高速瞬態信號，有效捕捉傳統示波器易遺漏的毛刺、抖動等異常波形。

3. 100 Mpts存儲深度（選配）：時間與精度的平衡

大容量存儲深度使示波器在捕獲長時間信號時仍能保持高采樣率，避免因存儲容量不足導致的波形細節丟失。實測中，該配置可在100 MHz帶寬下實現10秒以上的信號連續采集，適用于電源紋波、通信協議解碼等場景。

二、實測解析：高頻與弱信號場景下的表現

1. 高頻信號捕獲：通信協議解碼實測

在測試100 MHz時鐘信號時，開啟Ultra Acquire模式后，示波器穩定捕獲到信號邊沿的亞納秒級抖動，時基精度達±0.1%。相較于同價位競品（典型捕獲率500,000 wfms/s），DHO1000在相同觸發條件下捕獲的異常波形數量提升2倍以上。

2. 低噪聲特性：電源紋波測量

在50 V電源紋波測試中，示波器通過AC耦合模式（帶寬限制20 MHz）濾除直流分量，其12 bit分辨率清晰呈現出峰峰值僅為20 mV的紋波細節。結合標配光電編碼器的旋鈕操作，參數調節響應速度較傳統示波器提升30%。

3. 存儲深度應用：電機驅動信號分析

針對變頻器輸出信號的長時間監測，啟用100 Mpts深度后，示波器可完整記錄5秒內的開關噪聲波形。通過硬件解碼功能，工程師可快速定位到特定時間點的異常脈沖，大幅提升故障排查效率。

三、應用場景與局限性

1. 適用場景

消費電子：高速USB、MIPI接口協議分析

工業控制：電機驅動、變頻器EMI測試

科研教育：微弱信號捕捉與教學演示

2. 局限性提示

Ultra Acquire模式僅支持部分觸發類型（如邊沿觸發），復雜觸發場景需切換至常規模式

70/100/200 MHz三檔帶寬固定，不支持帶寬升級選項

需搭配專用探頭（如RP1000系列）以發揮最佳性能

總結：性價比與易用性的平衡之選

憑借1,500,000 wfms/s的捕獲率與12 bit硬件分辨率，DHO1000在10-20萬元價位段示波器中樹立了性能標桿。其智能交互界面（10.1英寸觸摸屏+Flex旋鈕）大幅降低了操作門檻，適合中端用戶兼顧高精度與高效率的測試需求。對于追求極致帶寬或可升級性的用戶，后續推出的DHO4000系列（最高500 MHz帶寬）或為更優選擇。

數據來源：RIGOL官方白皮書、EEVblog評測報告、2024年國際測試測量大會現場實測

測試環境：25℃恒溫實驗室，信號源：Agilent 33522B，負載：50Ω無感電阻

關鍵指標對比：

（注：競品數據取自2024年公開參數）
