同惠TH2851系列閉環校準系統助力新能源產業低碳轉型

隨著新能源汽車向高壓化、智能化發展，高頻磁環連接器在電源管理、電機驅動、充電系統的電磁兼容（EMC）中承擔關鍵作用，其阻抗特性直接影響高頻噪聲抑制效果，需通過系統化測試驗證其性能，確保符合車規級EMC標準。

消費電子領域：手機/筆記本充電器、無線充電底座、音頻設備線材的微型化濾波設計；

 通信與數據中心：5G基站射頻前端、云服務器電源的高頻段信號凈化；

 智能家居與互聯網領域：智能音箱電源管理、家庭影院HDMI線纜、智能門鎖電機驅動的模塊化電磁兼容方案。

客戶情況

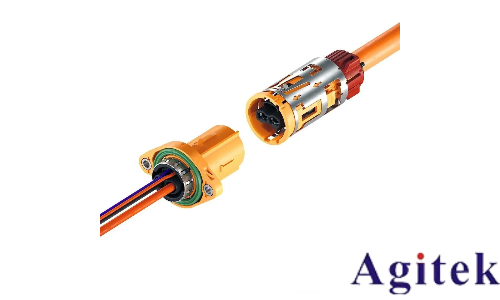

某新能源汽車零部件制造商，現需要對磁環連接器開展高精度阻抗測試，旨在驗證產品在不同頻率下的電磁干擾抑制能力。

測試要求

1、測試磁環連接器的阻抗參數，頻率范圍：530kHz-35MHz;

2、測試精度高、確保數據一致性，構建高可信度測試體系。

解決方案

傳統測試設備存在以下問題：

1、頻段覆蓋不足：部分設備僅支持低頻段測試，無法滿足35MHz高頻需求；

2、效率低下：單點測試模式耗時長，難以適應批量檢測需求；

3、數據處理耗時：傳統測試模式的數據采集速度慢、人工審核成本高及異常數據排查困難。

為滿足客戶的測試需求，推薦同惠：TH2851系列精密阻抗分析儀，實現了以下技術突破：

1、寬頻段與高精度保障

1）高頻率

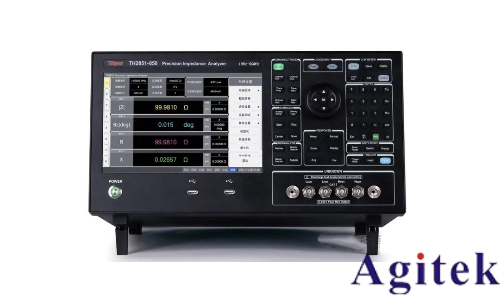

TH2851系列頻率覆蓋范圍：10Hz-130MHz，根據客戶需求，推薦TH2851-050精密阻抗分析儀，精準覆蓋530kHz-35MHz關鍵測試點。

2）高精度

TH2851系列采用寬帶自動調零型自動平衡電橋技術，四端對測試配置，最高精度達0.08%，遠遠高于射頻反射測量法的阻抗分析儀、網絡分析儀的精度。

2、高效測試與數據一致性

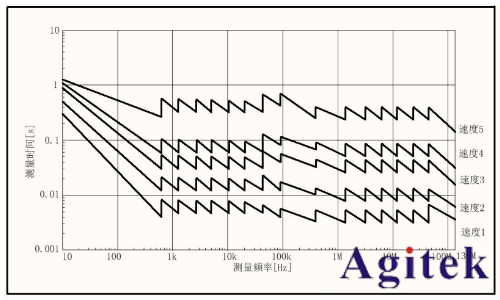

1）測試速度

測試速度 0 可以將將測試速度 1 的測試時間再縮短 2ms 左右，最快測試時間＜2.5ms每次，具體縮短的測試時間根據頻率、量程的設置不同。

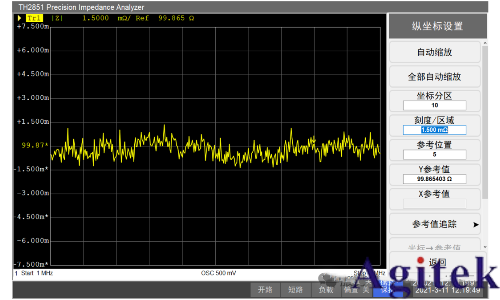

下圖是在速度5、測試頻率1MHz，測量100Ω電阻的曲線，由下圖可見其軌跡噪聲≦0.003%（≦±0.0015Ω）。

3、智能化分析

1）強大的分析圖形界面

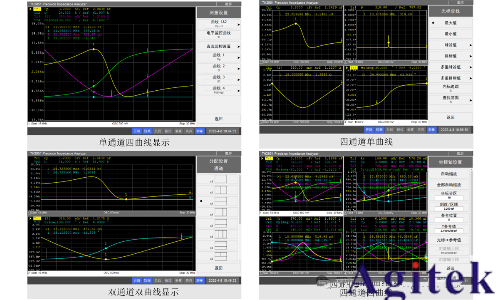

TH2851系列最多可以4通道同時顯示，每個通道可以最多顯示4條曲線。通道和曲線各有十四種分屏顯示方法。

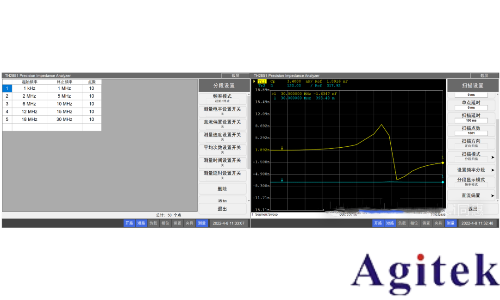

2）分段掃描功能

分段掃描是在一個掃描周期內，設置不同的頻率分段進行掃描，掃描時可設置不同的電平及偏置，掃描結果直接圖形顯示，用于需要快速篩選多個頻率段參數的掃描需求。

如晶體諧振器需要測試標稱諧振/抗諧振頻率以及其他雜散頻率，通過分段掃描功能可在特定頻率范圍內掃描測量，無需掃描不相關頻率。

經驗與總結

在"雙碳"目標驅動下，全球新能源汽車產銷量持續攀升，同惠電子以TH2851系列精密阻抗分析儀等高精密儀器為核心，為新能源汽車領域提供全流程質量控制方案，助力產業鏈可靠性提升，持續推動綠色出行產業發展。
