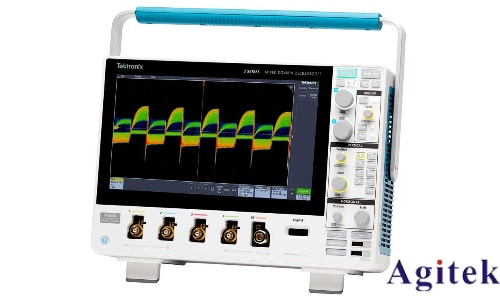

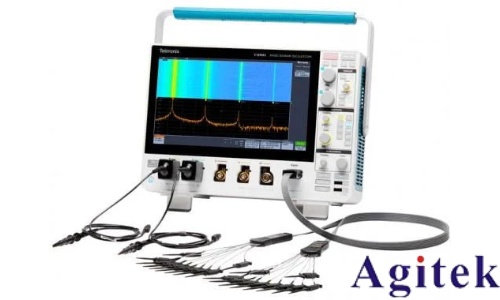

泰克5系列B混合信號示波器

這是一篇關于Tektronix 5系列B混合信號示波器的快速開始手冊，主要介紹了儀器的安全信息、安裝指南、操作基礎、配置方法、維護保養等內容。以下是對這些核心內容的簡要概述：

1. 重要安全信息:

 常規安全概要：包括使用規定、接地要求、電源線使用、防止電擊措施等。

 避免火災或人身傷害：強調使用合適的電源線、正確接地、斷開電源等。

 探頭和測試導線：使用正確的測量類別探頭，確保高電壓安全，正確連接和斷開連接。

 維修安全概要：只有合格人員才能執行維修程序，避免電擊，斷開電源后再進行維修。

2. 產品文檔和合規性信息:

 產品文檔：包括幫助、快速入門用戶手冊、技術規格和性能驗證技術參考、程序員手冊、解密和安全指南等。

 EMC合規性：產品為A級儀器，不用于住宅環境。

 安全合規性：包括設備類型、安全級別、插件或VXI模塊的安全認證、污染度說明、IP額定值等。

 環境合規性：產品報廢處理和電池回收信息。

3. 安裝儀器:

 檢查附帶的附件：確保收到所有訂購物品，包括手冊、探頭、保護罩、電源線等。

 操作要求：包括工作溫度、濕度、海拔高度和電源要求等。

 固定儀器：將儀器鎖定到測試工作臺或設備機架。

 打開儀器電源：連接電源線，按下前面板電源按鈕。

 確認儀器通過開機自檢：檢查所有模塊是否正常工作。

4. 熟悉儀器:

 前面板控件和連接器：包括采集、光標、觸發、垂直、水平等控件，以及接地和探頭補償連接器、USB端口等。

 后面板連接：包括電源線連接器、參考輸入、輔助輸出、AFG輸出、視頻輸出、USB端口、LAN連接器、安全鎖連接器等。

 用戶界面：觸摸屏用戶界面包含波形和繪圖、測量讀數和可訪問所有示波器功能的觸摸型控件。

5. 配置儀器:

 設置時區和時鐘讀數格式：設置時區和時間格式（12或24小時制）。

 下載并安裝最新的儀器固件：從U盤更新儀器固件，確保儀器具備最新的功能和最準確的測量。

 運行信號路徑補償（SPC）：修正由于溫度變化和長期信號路徑漂移引起的內部信號路徑的直流電平誤差。

 補償TPP系列探頭：調整探頭的高頻率響應，以獲得最佳波形捕獲和測量精度。

 連接到網絡（LAN）：將儀器連接到網絡，實現遠程訪問。

6. 操作基礎:

 添加要顯示的通道波形：將信號連接至通道輸入，點擊未激活通道按鈕添加通道波形。

 配置通道或波形設置：設置垂直刻度和偏置、耦合、帶寬、探頭設置等參數。

 自動設置以快速顯示波形：通過分析信號特征，自動顯示所觸發的波形。

 設置采集模式：設置儀器采集和顯示信號的方法。

 設置水平參數：設置水平時基參數，如模式、最小采樣率、水平刻度、延遲等。

7. 維護:

 檢查和清潔：用干燥不脫絨的軟布或軟毛刷清潔底座外表面，使用75%的異丙基酒精溶液清潔頑固污垢。

 維修儀器：關于儀器故障排除、維護及更換零件等更多信息，請參閱儀器服務手冊或聯系Tektronix服務中心。

 返回儀器進行維修：使用原來的包裝箱重新包裝儀器，并在發貨紙箱上兩個醒目位置標出泰克維修中心的地址以及返回地址。

這篇快速開始手冊為用戶提供了詳細的儀器操作指南和安全信息，通過清晰的步驟說明和圖示，幫助用戶快速掌握Tektronix 5系列B混合信號示波器的使用方法和維護技巧，確保儀器安全、準確、高效地運行。
