AC-DC轉換器測試基礎的應用

這是一篇關于AC-DC轉換器測試基礎的應用說明文檔，主要介紹了AC-DC轉換器的基本原理、測試方法及其應用。以下是對這些核心內容的簡要概述：

1. AC-DC轉換基礎:

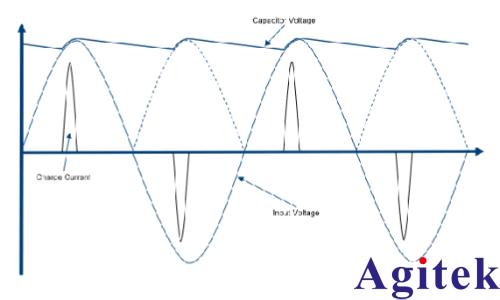

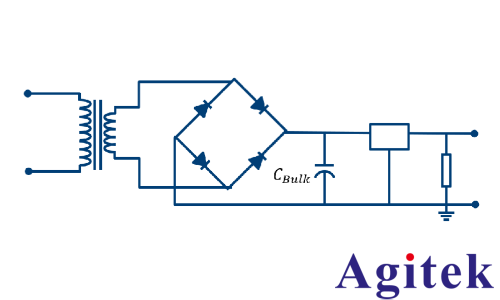

 線性電源：通過鐵芯變壓器將高壓交流電轉換為低壓交流電，再通過二極管整流和電容濾波得到直流電，適用于低噪聲和波紋電壓的實驗室電源。

 開關模式電源(SMPS)：采用高頻開關技術提高效率，分為低功率級別（<75W）和高功率級別（>75W）兩種設計。

   低功率級別：常見拓撲為反激式轉換器，能效可達90%，適用于筆記本電源和移動充電器。

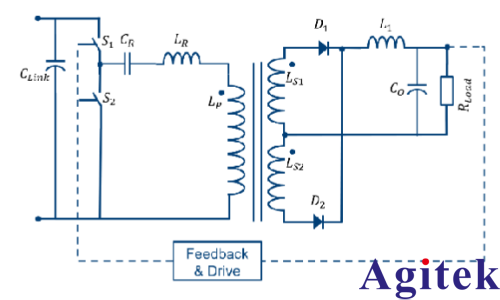

   高功率級別：采用兩級轉換設計，如升壓轉換器加諧振半橋轉換器，能效可達95%。

2. AC-DC轉換器測試:

 輸入線測試：

   功率質量：包括功率因數(PF)和總諧波失真(THD)，PF用于衡量負載利用電源的效率，THD用于衡量電流波形與正弦波的偏差。

   浪涌電流：測量轉換器啟動時的最大電流，通常受輸入阻抗和開關相位角影響。

   傳導發射：評估轉換器在輸入線上的電磁干擾(EMI)，通常使用頻譜分析儀或EMI測試接收機。

 輸出線測試：

   輸出紋波電壓：測量輸出電壓的波動，包括低頻紋波和高頻開關瞬變。

   瞬態負載響應：測試電源對負載突變的響應速度和穩定性。

 效率測試：通過測量輸入和輸出功率計算轉換效率，通常使用功率分析儀或示波器。

 上電和斷電順序：測量電源上電和斷電時輸出電壓的延遲，確保系統啟動和關閉的可靠性。

3. 測試設備和方法:

 設備：推薦使用R&S RTO64示波器、R&S RT-ZHD07高壓差分探頭、R&S RT-ZC20B電流探頭和R&S RT-ZPR20電源軌探頭。

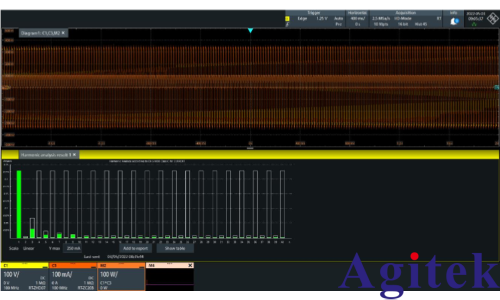

 方法：包括使用示波器進行時間延遲測量、功率分析、紋波電壓測量和電流諧波分析等。

4. 結論:

 本文介紹了AC-DC轉換器的基本原理和測試方法，強調了示波器在測試中的廣泛應用。

 通過合理的測試方法和設備，可以有效地評估和優化AC-DC轉換器的性能。

這篇文章為AC-DC轉換器的測試提供了詳細的指導，并通過具體的測試案例展示了如何使用現代測試設備進行高效、準確的測量。
