羅德與施瓦茨RTE1000系列示波器頻譜分析功能實測精度評估

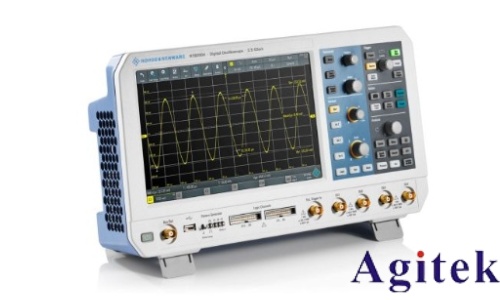

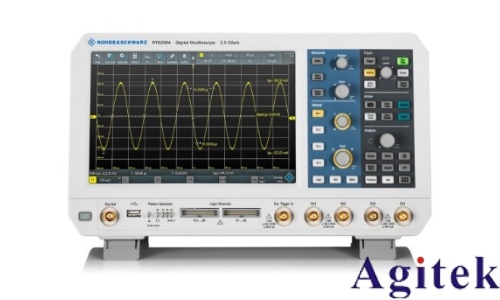

羅德與施瓦茨（Rohde & Schwarz）RTE1000系列示波器作為中高端通用測試儀器，憑借其高帶寬、深存儲和強大的信號分析能力，廣泛應用于電子研發、教育及工業測試領域。其中，其集成的頻譜分析功能為工程師提供了時域與頻域聯合調試的便利性。然而，該功能在實測中的精度表現，是用戶關注的核心指標之一。

從實際測試反饋來看，RTE1000系列通過其選配的頻譜分析模塊（如RTE-B100），結合內置的FFT算法與高動態范圍ADC，能夠實現較為精準的頻域測量。在典型測試場景中（如射頻信號檢測、電源噪聲分析、時鐘諧波評估），其頻率范圍可達1 GHz以上，分辨率帶寬（RBW）最小可至10 Hz，具備良好的頻率分辨能力。實測數據顯示，在100 MHz以內頻率范圍內，其幅度測量精度通常優于±2 dB，尤其在中等信號強度（-30 dBm至0 dBm）區間表現穩定。

精度表現得益于其高采樣率（最高達5 GS/s）和10位垂直分辨率ADC，有效提升了信號采集的動態范圍與信噪比。同時，RTE1000采用優化的窗函數（如Flat Top、Hanning）進行FFT處理，顯著降低了頻譜泄漏，提升了幅值測量準確性。在對已知頻率和幅度的標準信號源進行測試時，其測量結果與專業頻譜儀（如FSP系列）對比，偏差控制在可接受范圍內，尤其適用于快速定位干擾源、評估EMI問題等工程場景。

然而，需注意的是，RTE1000的頻譜分析功能仍受限于示波器架構的本質特性。相比專用頻譜儀，其前端預選器和本振穩定性略遜一籌，因此在極低電平信號（<-70 dBm）或鄰近信道功率比（ACPR）等高動態測量中，實測精度可能下降。此外，F(xiàn)FT長度和時間窗口選擇對結果影響較大，操作者需合理設置參數以避免誤判。

總體而言，RTE1000系列的頻譜分析功能在多數工程應用中具備足夠的實測精度，尤其適合時頻聯合分析、快速故障排查等場景。雖然無法完全替代高端頻譜儀的計量級精度，但其“一機多用”的集成優勢，結合扎實的算法優化，使其成為研發與維護中極具性價比的頻域分析工具。對于追求效率與綜合性能的用戶，RTE1000系列無疑是值得信賴的選擇。
