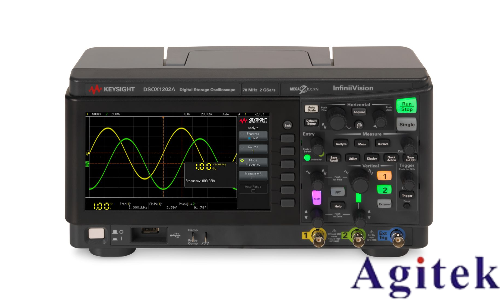

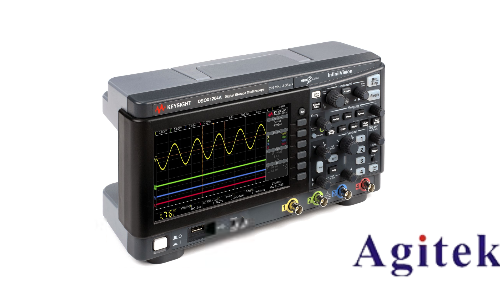

是德示波器DSOX1202A電壓測量不準的校準方法

在電子測量過程中，示波器作為關鍵儀器，其測量準確性直接影響實驗與調試結果的可靠性。若您使用是德科技（Keysight）DSOX1202A示波器發現測得的電壓值存在偏差，應及時進行系統性校準，以恢復其測量精度。以下是針對電壓測量不準問題的完整校準流程，涵蓋準備、操作與驗證三個階段。

一、校準前準備

1. 環境控制：確保示波器工作在溫度15℃~30℃、濕度≤80%的穩定環境中。溫度波動超過5℃時，建議預熱30分鐘以上，使內部電路達到熱穩定狀態，避免因溫漂導致測量誤差。

2. 清潔連接：檢查探頭、BNC接口及校準信號端口是否清潔。使用蘸有異丙醇的無絨布清潔金屬觸點，防止接觸電阻影響信號傳輸。

3. 工具準備：使用示波器自帶的校準信號輸出端（通常標有“Cal”），輸出1kHz、3Vpp的標準方波信號，作為校準參考源。

二、具體校準步驟

1. 執行內部自校正 按下“Utility”鍵，進入系統菜單，選擇“自校正”功能。斷開所有輸入通道的探頭與信號線，運行“偏移校正”或“信號源校準”。系統將自動補償內部信號路徑的偏差，提升整體測量精度。校準完成后，屏幕將提示“成功”信息。

2. 探頭補償調節 將探頭連接至CH1通道，并切換至1X模式。探頭尖端接觸“Cal”端口，地線夾接至接地端。調整垂直檔位至500mV/div，觀察方波波形。若出現過沖或圓角，使用探頭補償電容旋鈕進行微調，直至波形呈標準矩形，確保探頭與輸入通道阻抗匹配。

3. 垂直系統校準 若電壓讀數仍不準確，需校準垂直靈敏度（V/div）。連接高精度信號源（如Fluke 5700A）輸出1Vpp正弦波，設置示波器為自動測量模式。若實測值偏差超過±1%，應進入服務菜單調整內部校準參數（需授權工具或聯系技術支持）。

三、校準驗證與維護建議

1. 復測驗證：再次使用“Cal”信號檢查波形幅度，確認顯示值與標稱值一致。同時對比CH1與CH2通道響應，確保通道間一致性。

2. 定期維護：建議每6~12個月執行一次全面校準，使用頻繁或環境變化大時應縮短周期。妥善存放探頭，避免高溫、強電磁場影響性能。

3. 記錄歸檔：保存每次校準的設置、數據與結果，便于追溯設備狀態，滿足質量管理體系要求。

若上述操作后電壓測量仍不準，可能存在硬件故障（如ADC異常或放大器漂移），建議聯系是德授權維修中心進行專業檢測。規范校準不僅保障測量準確性，更提升測試工作的專業性與可靠性。
