是德示波器與N7020A探頭測量微小電流的設置方法

在精密電子測試中，測量微小電流（如微安級甚至納安級）是常見需求，尤其在低功耗設計、電池管理系統及傳感器信號檢測等領域。使用是德科技（Keysight）示波器配合N7020A電流探頭，可實現高精度、低噪聲的微小電流測量。以下是詳細的設置方法與操作要點。

一、設備連接與初始化

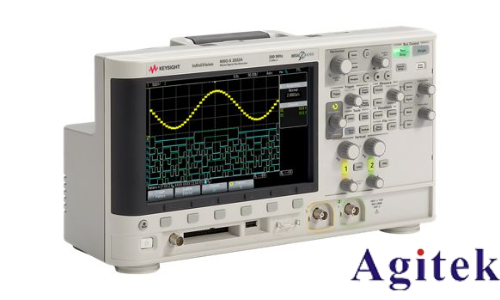

首先，將N7020A電流探頭正確連接至是德示波器的輸入通道（如CH1）。確保探頭供電正常，示波器識別到探頭型號，并自動加載對應校準參數。若未識別，需手動選擇探頭類型并設置衰減比（N7020A典型轉換比為1A/V或1mA/V，具體以實際型號為準）。

二、探頭校準

為確保測量精度，必須進行探頭校準。將N7020A探頭置于“零磁通”（Zero Flux）模式，使用短接夾將探頭輸入端短路，示波器執行“Zero Cal”零點校準操作。校準后觀察基線，漂移應控制在50μV以內（對應50nA），否則需重復校準或檢查探頭狀態。

三、示波器參數設置

1. 垂直檔位：設置為1mV/div，以匹配微小電流轉換后的電壓信號。

2. 時基設置：建議設為100μs/div，兼顧時間分辨率與波形觀察范圍。

3. 帶寬限制：開啟20MHz帶寬限制功能，有效濾除高頻噪聲，提升信噪比。

4. 采樣模式：若信號微弱，開啟“平均采樣”模式（如設置128次平均），可顯著提升信號清晰度。

四、信號采集與數據處理

被測電路通電后，按下示波器“Run/Stop”鍵開始采集。觀察波形，若幅值過小，可微調垂直靈敏度。測量電壓峰峰值（Vpp），結合探頭轉換比計算電流： Ipp = Vpp × 轉換比。 例如，測得2.5mVpp電壓，轉換比為1mA/V，則對應電流為2.5mApp。

五、趨勢分析與穩定性評估

啟用示波器“測量統計”功能，連續采集1000個樣本，記錄電流的最大值、最小值和平均值，評估電流波動與系統穩定性。此功能對分析動態負載電流尤為關鍵。

六、誤差控制與注意事項

● 減少接觸電阻：使用鍍金探針或低阻鱷魚夾，確保連接電阻≤1Ω，避免額外壓降。

● 優化接地：采用“接地彈簧”替代長地線，將接地環路縮短至3cm以內，減少電磁干擾。

● 探頭選型：測量10μA以下電流時，建議選用更高靈敏度探頭（如N2894A，10μA/V）。

● 校準驗證：使用標準電流源輸入100μA @ 1kHz正弦信號，驗證測量誤差是否≤3%，否則需重新校準。

通過上述設置，是德示波器配合N7020A探頭可實現最小10nA級的電流分辨率，滿足大多數微小電流測試需求。實際操作中，應根據信號頻率與幅度靈活調整帶寬與采樣參數，平衡噪聲與響應速度，確保測量結果準確可靠。
