普源示波器DS1102Z-E校準方法詳解

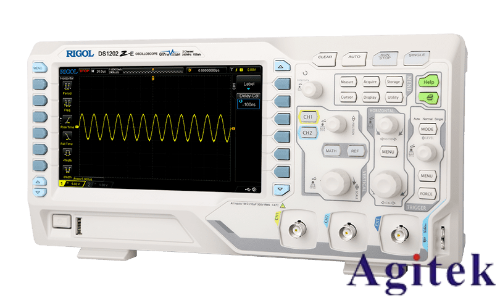

普源示波器DS1102Z-E作為一款廣泛應用于電子設計、電路測試與故障排查的高性能數字示波器，其測量精度直接影響測試結果的可靠性。為確保儀器始終處于最佳工作狀態，定期進行科學、規范的校準至關重要。校準主要包括探頭補償調節、內部自校準及必要時的外部高精度校準。

一、探頭補償校準（日常必做）

探頭是連接被測電路與示波器的關鍵媒介，其補償狀態直接影響波形準確性。校準步驟如下：將探頭連接至示波器前端的校準信號輸出端（通常為1kHz、0.5Vpp或3Vpp方波），接地夾可靠接地。將示波器通道設置為對應探頭衰減比（如10X），并選擇DC耦合。調整垂直靈敏度（V/div）和時基（s/div），使屏幕上清晰顯示1~2個完整方波周期。觀察波形邊沿：若出現圓角、過沖或振鈴，說明補償不匹配。使用無感螺絲刀調節探頭本體上的補償電容，直至方波上升沿陡峭、頂部平坦，無明顯失真。此操作建議每次使用前快速檢查，確保測量基準準確。

二、示波器內部自校準

DS1102Z-E具備自校準功能，可自動修正內部通道增益、偏移及時基誤差。操作方法為：在示波器開機預熱10~15分鐘后，進入“工具”或“系統設置”菜單，選擇“自校準”功能，確認后儀器將自動執行校準流程。校準過程中請勿連接任何信號，確保設備處于穩定環境。完成后系統提示“校準成功”或顯示“Pass”。該過程建議每6個月進行一次，若設備經歷劇烈溫度變化或強烈震動，應提前校準。

三、外部高精度校準（高要求場景）

對于科研、生產質檢等對精度要求極高的場合，建議送至具備資質的第三方實驗室進行外部校準。通過標準信號源、精密電壓源和頻率計等設備，對示波器的垂直靈敏度、時間基準、觸發系統及探頭系統進行全面溯源校準，確保測量結果符合**標準。

四、維護與注意事項

校準后應記錄校準時間與結果，建立設備檔案。定期清潔探頭接口，避免氧化；避免探頭彎折或摔落。若頻繁在高頻或高電壓環境下使用，建議縮短校準周期至每季度一次。

總之，規范的校準流程是保障DS1102Z-E測量準確性的核心。堅持“使用前自檢、定期全面校準”的原則，不僅能提升測試效率，更能確保數據的權威性與可重復性，為電子研發提供堅實支撐。
