如何用是德示波器配合探頭測量GaN器件的高速開關特性

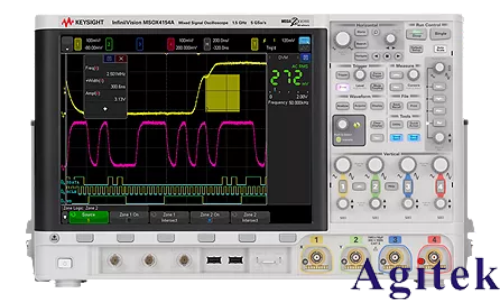

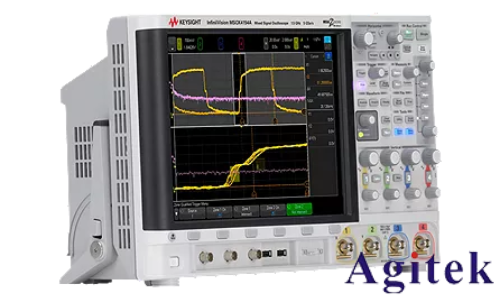

氮化鎵（GaN）器件因其高頻、高效率和低導通電阻等優勢，廣泛應用于開關電源、射頻功放等高速電力電子系統中。為準確評估其開關性能，必須對開關過程中的電壓、電流波形進行高精度測量。使用是德科技（Keysight）示波器（如MSOX3054T）配合高性能探頭，是實現這一目標的關鍵手段。以下是系統化的測量方法與操作要點。

一、測量前準備與校準

測量前必須確保系統基準準確。首先，對示波器進行內部自檢：進入“Utilities”菜單，運行“Self Test”，確認硬件狀態正常。其次，進行探頭補償調節——將探頭連接至CH1通道并接入示波器的“CAL”校準信號端口，調整探頭補償電容，使方波波形上升沿陡直、頂部平坦，避免因探頭失配引入失真。同時，確保測試環境溫度在15℃~30℃之間，設備預熱30分鐘，以保證測量穩定性。

二、探頭選擇與連接策略

GaN器件開關速度快（可達數ns級），極易產生振鈴與過沖，因此探頭選擇至關重要。建議使用高帶寬有源差分探頭（如N2790A），其帶寬應至少為開關信號最高頻率的3~5倍（如測量100MHz開關邊沿，探頭帶寬需≥500MHz），輸入電容≤1pF，以減小對被測電路的負載效應。電壓測量時，將差分探頭跨接在GaN器件的漏源極（Vds）兩端；電流測量則配合電流探頭（如N2820A）套接在源極路徑上。接地優先使用探頭附帶的接地彈簧（長度≤3cm），以最小化接地回路電感，防止引入高頻噪聲。

三、示波器參數設置

在是德MSOX3054T上進行如下設置：

1. 觸發設置：選用“邊緣觸發”，觸發源選擇電壓通道，設置合適的觸發閾值于開關電平附近，斜率設為“上升沿”或“下降沿”以穩定捕獲開關瞬態。

2. 垂直與水平調節：垂直檔位設為500mV/div~1V/div（根據Vds幅值調整），水平時基設為5~10ns/div，確保完整顯示一次開關過程。

3. 采樣率與帶寬：將采樣率設為≥5GSa/s，啟用全帶寬模式（500MHz），避免高頻成分被濾除。

4. 捕獲模式：啟用“峰值檢測”模式，可有效捕捉開關過程中的毛刺、振鈴等瞬態異常。

四、波形分析與關鍵參數提取

捕獲波形后，利用示波器測量功能提取：開通時間、關斷時間、上升/下降時間（tr/tf）、開關損耗（通過積分V×I波形）、振鈴頻率與幅值等。通過分段測量與參數統計，評估GaN器件在不同工況下的動態性能。

綜上，通過科學的探頭選型、嚴謹?shù)男柿鞒膛c合理的示波器設置，是德示波器能夠精準揭示GaN器件的高速開關特性，為電力電子系統優化提供可靠數據支撐。
