泰克示波器在開關電源環路響應（伯德圖）測試中的應用

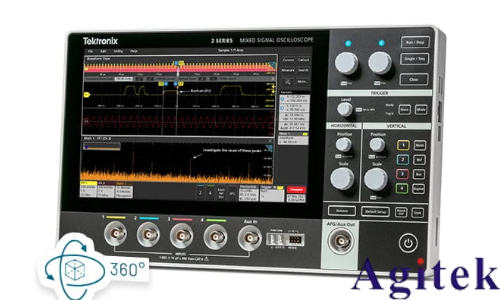

在現代開關電源設計中，控制環路的穩定性直接決定了系統的動態響應能力與供電可靠性。伯德圖（Bode Plot）作為分析系統頻率響應的核心工具，通過幅頻特性和相頻特性曲線，直觀展現環路增益與相位隨頻率的變化關系，是評估電源穩定性的關鍵手段。泰克示波器憑借其高精度測量能力與集成化測試方案，在環路響應測試中發揮著重要作用。

傳統環路響應測試多依賴網絡分析儀等專用設備，成本高且操作復雜。而泰克示波器結合信號注入法，提供了一種高效、經濟的替代方案。測試時，通過任意函數發生器（如AFG3000系列）產生低頻掃頻信號，經由信號注入器（如PICOTEST J2100A）注入電源反饋環路，示波器則同步采集輸入與輸出信號，計算并繪制伯德圖。該方法支持寬頻范圍（可從10Hz至1MHz）掃描，全面表征系統在不同頻率下的增益與相位表現。

泰克示波器在測試過程中具備多項優勢。首先，其高輸入阻抗探頭（如TPP0502）有效降低負載效應，確保測量精度；其次，深存儲與高采樣率能力可精確捕捉細微的相位變化。此外，示波器內置的專用電源分析軟件（如PowerSuite）支持自動化測試流程，可一鍵完成參數設置、數據采集與結果生成，極大提升調試效率。

通過伯德圖，工程師可提取關鍵穩定性指標：相位裕度、增益裕度與穿越頻率。例如，在某48V轉12V DC-DC變換器設計中，初始測試顯示相位裕度僅20°，系統存在振蕩風險。借助泰克MDO4示波器進行環路分析，工程師調整補償網絡參數后，將相位裕度提升至55°，顯著改善穩定性。同時，穿越頻率被優化至開關頻率的10%左右，在保證快速響應的同時兼顧抗干擾能力。

測試中還需注意注入信號幅度應控制在輸出電壓的0.1%~1%之間，避免引入非線性誤差；并采用短接地線與高帶寬探頭，減少寄生參數影響。泰克示波器的一體化平臺還支持紋波、開關損耗與EMI等多維度分析，實現電源性能的全面評估。

綜上所述，泰克示波器不僅簡化了伯德圖測試流程，更以高精度與智能化分析助力電源設計優化，已成為開關電源研發中不可或缺的核心測試工具。
