泰克示波器如何設置不同通道的垂直偏移和縮放

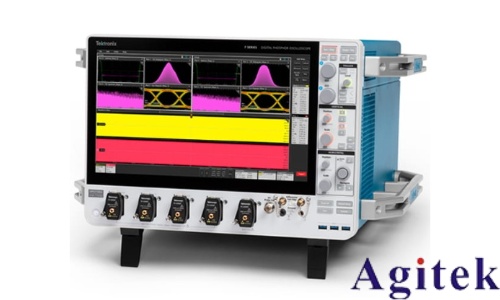

泰克示波器作為電子測試領域中的核心工具，廣泛應用于信號觀測與分析。在多通道信號測試中，合理設置各通道的垂直偏移（Vertical Position）和垂直縮放（Vertical Scale，即VOLTS/DIV）是確保波形清晰、便于比較與分析的關鍵步驟。以下是針對不同通道進行垂直參數設置的詳細方法與操作建議。

一、垂直縮放（Vertical Scale）設置

垂直縮放決定了示波器屏幕上每格所代表的電壓值，直接影響波形的顯示高度。不同通道的信號幅度可能差異較大，因此需獨立調整。

1. 選擇目標通道：按下示波器面板上的“CH1”或“CH2”等通道選擇按鈕，激活對應通道。

2. 調節VOLTS/DIV旋鈕：旋轉垂直區域的“VOLTS/DIV”旋鈕，可調整該通道的垂直靈敏度。例如，若信號幅值較小，可設為100mV/div；若信號較大，則可設為5V/div，避免波形超出屏幕。

3. 精細調節與確認：部分型號支持“粗調/細調”模式，可通過菜單設定。同時，注意查看屏幕上的刻度標識，確保波形完整顯示且不過度壓縮或放大。

二、垂直偏移（Vertical Position）設置

垂直偏移用于上下移動波形位置，避免多個通道波形重疊，便于對比分析。

1. 進入垂直控制區：在激活目標通道后，使用垂直控制區域的“Position”（位置）旋鈕。

2. 調整波形位置：旋轉旋鈕，可將CH1波形上移或下移。例如，將CH1置于屏幕上方，CH2置于下方，實現清晰分離。

3. 參考地電平對齊：可將某通道的零電平對齊屏幕中心或基準線，便于觀察信號相對于參考地的變化。

三、多通道協同設置技巧

● 獨立設置，統一觀察：每個通道的垂直參數可獨立設定，但應確保時間軸（水平刻度）同步，以便進行時序對比。

● 使用雙通道顯示模式：選擇“雙蹤顯示”或“疊加顯示”，結合垂直偏移，使兩路信號清晰并列。

● 保存配置：完成設置后，使用“Save Setup”功能保存為預設，便于下次快速調用。

四、注意事項

● 確保探頭衰減比設置正確（如10:1或1:1），否則會影響垂直縮放的準確性。

● 若出現“限幅”警告（紅色三角），說明信號超出顯示范圍，需調整垂直縮放或偏移。

● 參考用戶手冊，不同型號操作略有差異，熟悉界面是高效使用的基礎。

通過精準設置不同通道的垂直偏移與縮放，不僅能提升波形可讀性，更能為后續的測量、觸發與數學運算提供可靠基礎。熟練掌握這些操作，是發揮泰克示波器強大功能的第一步。
