泰克示波器時間精度測量方法

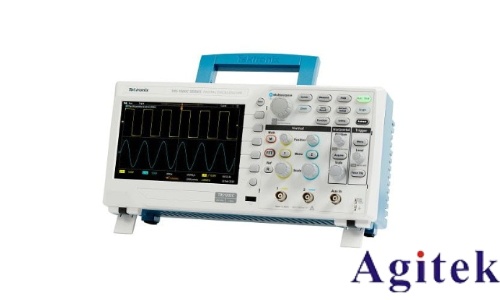

在電子測量領域，時間精度的準確測量對于分析信號動態特性、評估系統響應速度至關重要。泰克示波器憑借其高采樣率、精確時基和豐富的觸發功能，成為時間精度測量的首選工具。以下是系統、科學的測量方法與操作要點。

一、測量前準備：校準與設置

測量的準確性始于系統校準。首先，使用示波器內置的校準信號（通常為1kHz方波）進行探頭補償。將探頭連接至校準端口，調整探頭補償電容，使屏幕上顯示的方波波形平直無過沖或圓角，確保信號傳輸無失真。同時，確認示波器時間基準（時基）處于校準狀態，避免因時基漂移引入誤差。

二、觸發設置：鎖定測量起點

觸發是時間測量的關鍵。選擇合適的觸發模式（如邊沿觸發）和觸發源（如CH1），設置觸發電平于信號上升沿或下降沿的穩定區域（建議設在信號幅值的30%~70%之間），以確保每次采集都從同一時點開始。對于復雜信號，可啟用“序列觸發”或調節“釋抑時間”，避免誤觸發，提升波形穩定性。

三、時間測量方法

1. 自動測量法：現代泰克示波器支持自動測量功能。按下“Measure”鍵，選擇“上升時間”、“脈寬”、“周期”或“延遲”等參數，示波器將自動識別波形特征點并計算結果，數據直接顯示在屏幕上，操作便捷且精度高。

2. 光標測量法：用于精確比對兩點間時間差。啟用光標功能，將一個光標對準信號起始點（如上升沿起點），另一個光標對準目標點（如達到閾值的時刻），屏幕將實時顯示兩者間的時間間隔。此法適用于非標準波形或需自定義測量點的場景。

3. 延遲線輔助法：對于極高精度的時延測量，可使用外部延遲線。將待測信號通過延遲線輸入示波器，調節延遲時間直至波形對齊，通過讀取延遲線設定值獲得時延數據，再結合光標測量進行驗證。

四、誤差控制與注意事項

測量過程中需注意：選擇合適帶寬的探頭并正確接地，避免引入噪聲或延遲；確保采樣率足夠高（建議為信號最高頻率的5倍以上），防止混疊；使用“Hi-Res”或“峰值檢測”模式提升時間分辨率。同時，定期進行儀器自檢與專業校準，確保系統整體精度。

綜上，通過科學的校準、精準的觸發、合理的測量方法與嚴謹的誤差控制，泰克示波器可實現高精度的時間測量，為電子系統的設計與調試提供可靠數據支持。
