泰克示波器波形的存儲與導出方法步驟

泰克示波器作為電子測量領域的核心工具，廣泛應用于信號分析、故障診斷與工程驗證中。在實際操作中，將捕獲的波形進行有效存儲與導出，是實現數據共享、后續分析和報告撰寫的關鍵環節。以下是泰克示波器波形存儲與導出的系統化方法步驟。

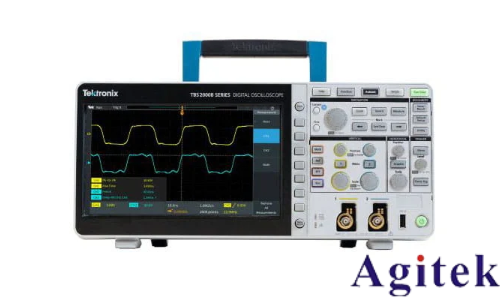

一、波形存儲的基本步驟

1. 確認波形顯示狀態：在存儲前，確保目標波形已穩定顯示在屏幕上，且示波器的時基、垂直靈敏度、觸發方式等參數已調整至合適狀態，以保證數據的完整性與準確性。

2. 進入存儲菜單：可通過按下“Menu”鍵，選擇“保存波形”或“存儲”選項；部分型號也可直接按下“Save”或“R（Recall）”鍵快速調出存儲功能。

3. 選擇數據來源與通道：根據需求選擇數據來源，如“屏幕”（當前顯示區域）或“內存”（完整存儲深度數據）。若信號接入CH1通道，則選擇CH1作為保存源。

4. 設置存儲格式：

○ 圖像格式：選擇保存為圖片（如.bmp、.png），便于直觀展示，適用于報告或演示。

○ 數據格式：推薦選擇CSV格式，可被Excel、MATLAB、Python等工具直接讀取，便于深度分析；也可選擇示波器專用的.wfm或.isf格式，用于后續在示波器或配套軟件中調用。

5. 選擇存儲路徑與命名文件：可將文件保存至內部存儲器（如R1-R4參考通道）或插入的U盤等外部存儲設備。建議使用具有描述性的文件名，如“Power_Signal_CH1_2025”。

6. 執行保存：確認設置無誤后，點擊“保存”或“執行”按鈕，示波器將自動完成存儲。

二、波形導出與后續處理

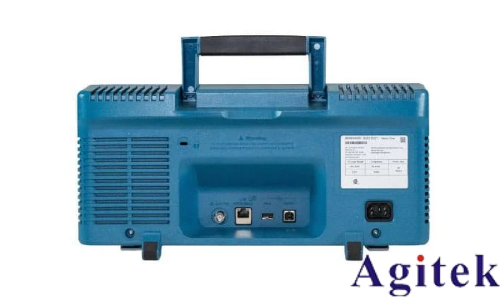

1. 安全移除存儲設備：保存完成后，應在示波器界面選擇“安全彈出U盤”或類似選項，避免數據損壞。

2. 在電腦端打開文件：

○ CSV文件可用Excel打開，查看時間戳與電平值兩列數據，進行統計、繪圖或導入分析軟件。

○ 圖像文件可直接查看，用于文檔插入。

○ .wfm或.isf文件可通過泰克官方軟件（如TekScope）打開并重新分析。

3. 快速保存設置：為提高效率，可自定義“Save”按鍵功能，設置為一鍵保存CSV格式至U盤，實現高效操作。

三、應用場景與注意事項

● 應用場景：CSV數據可用于仿真驗證、頻譜分析、報告編寫與團隊協作。

● 注意事項：確保存儲設備有足夠空間；定期備份重要波形；熟悉本型號示波器的操作手冊，因不同型號菜單布局可能略有差異。

綜上，掌握泰克示波器的波形存儲與導出方法，不僅能提升測試效率，更能為工程分析提供堅實的數據支撐。
