泰克示波器在光通信信號眼圖測試中的應用

在高速光通信系統中，信號完整性直接決定了數據傳輸的可靠性與速率。眼圖分析作為評估數字通信信號質量的核心手段，能夠直觀反映碼間串擾、噪聲、抖動以及時序偏差等問題。泰克示波器憑借其高帶寬、高采樣率與專業化的眼圖分析功能，在光通信信號測試中發揮著不可替代的作用。

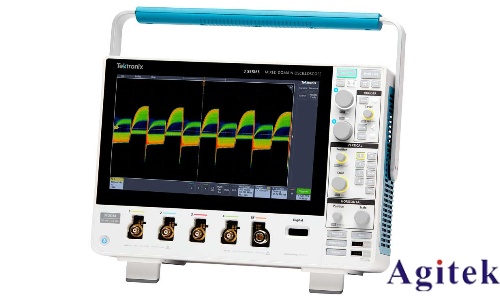

泰克MSO46、MSO64B等高性能示波器具備高達40 GS/s的采樣率和8 GHz模擬帶寬，能夠精準捕獲高速光信號轉換后的電信號波形。其高垂直分辨率（最高達16位）和低本底噪聲特性，確保了對微弱信號細節的敏感捕捉，為眼圖的清晰生成提供了硬件基礎。在測試過程中，工程師將光信號通過光電轉換器轉為電信號后，接入示波器通道，設置合適的采樣率（通常為信號速率的5倍以上），并調整水平時基以顯示一個或多個單位間隔（UI），從而為眼圖疊加創造條件。

觸發設置是眼圖測試的關鍵環節。泰克示波器支持邊緣觸發、序列觸發、脈沖寬度觸發等多種模式，結合自動時鐘恢復（ACR）算法，可從復雜信號中穩定提取時鐘基準，確保眼圖波形對齊。啟用“余暉模式”后，多次采集的波形得以疊加顯示，通過色級深淺反映信號出現的概率分布，幫助識別異常事件和抖動趨勢。

泰克示波器內置專業眼圖分析工具，可自動測量眼高、眼寬、交叉點、抖動（RJ/DJ）和時間間隔誤差（TIE）等關鍵參數。其3D眼圖與模板測試功能尤為實用：用戶可導入PCIe、USB等標準協議的眼圖模板，系統自動判斷信號是否合規，極大提升了測試效率。此外，結合DPO-JET等高級分析插件，還能進行三維眼圖重建與預加重仿真，輔助優化發送端均衡設計。

在實際應用中，泰克示波器廣泛用于數據中心光模塊、高速串行鏈路及5G通信設備的調試與驗證。通過眼圖分析，工程師可快速定位信號退化根源，優化PCB布局、電源設計與傳輸鏈路匹配。

綜上所述，泰克示波器不僅具備強大的硬件性能，更融合了智能化、自動化的分析工具，為光通信信號測試提供了從捕獲到診斷的全流程解決方案，是保障高速通信系統可靠性的關鍵技術支撐。
