NTN一致性測試

NTN（Non-Terrestrial Networks），即非地面網絡，是指利用衛星、高空平臺等非地面通信基礎設施來實現全球通信覆蓋的網絡?？梢詾閭鹘y(tǒng)地面網絡覆蓋盲區，如偏遠地區與農村覆蓋提供通信服務；也可廣泛應用于物聯網、交通運輸、應急通信與災害救援、大眾消費電子等垂直領域。

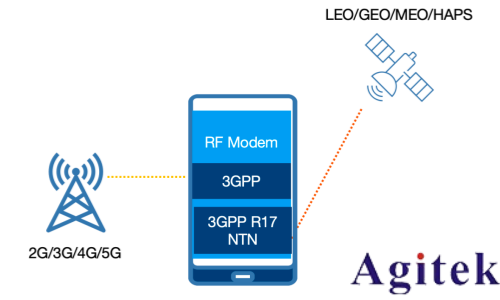

圖：NTN網絡主要構成示意圖（地面基站+NTN終端+衛星及高空平臺）

應用場景的多樣化，同樣帶來了產品形態的極大豐富。其中最為基礎的還是移動通信領域的產品，諸如芯片，模組，手機等。這些產品正式進入市場前，需要經歷一系列嚴格專業的測試來保證其功能和性能。測試時常說的一致性測試，一般來說指的是3GPP協議一致性測試。本文要介紹的NTN一致性測試，主要是介紹射頻（RF）一致性，無線資源管理（RRM）一致性和協議（Protocal）一致性的相關內容。

我們先對3GPP做一下簡單介紹。3GPP的全稱是第三代合作伙伴計劃 （Third Generation Partnership Project）。最初是為了制定第三代移動通信系統的技術規范而成立的。隨著移動通信技術的不斷發展，3GPP的工作范圍早已超出了3G，現在它負責制定和維護全球領先的蜂窩移動通信技術標準，包括 4G （LTE） 和 5G （NR），以及正在演進的6G技術等。

3GPP一致性測試是確保移動通信設備和系統符合3GPP標準規范的重要環節，主要用于驗證設備或系統在功能和性能上是否嚴格遵循3GPP制定的技術規范，確保設備在全球范圍內的互操作性，減少因兼容性問題導致的故障。這是一個國際標準體系，主要有3GPP技術規范，GCF認證標準和PTCRB認證標準組成。

3GPP技術規范是整個標準體系的核心，為一致性測試提供了技術基礎。協議規范的名稱通常由協議編號及Release版本號組成。4G標準主要參照TS36.xxx系列協議規范，5G標準主要參照TS38.xxx系列協議規范。相應的測試協議分別為TS36.521、TS36.523以及TS38.521、TS38.523等。

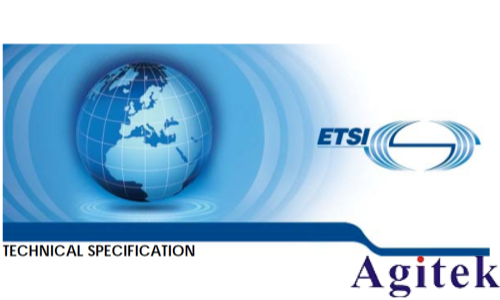

圖 3GPP協議封面 ETSI （歐洲電信標準協會）是3GPP重要組成成員之一

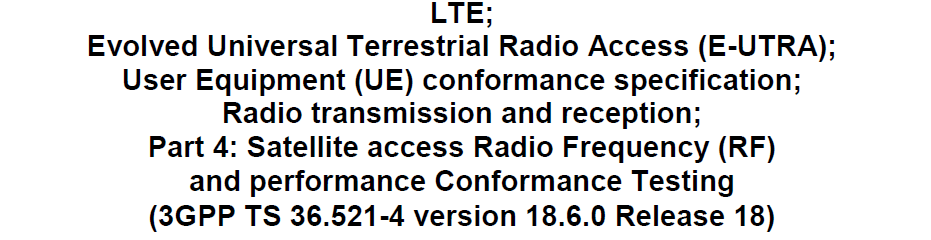

圖 NB NTN射頻（RF）一致性測試協議TS36.521-4

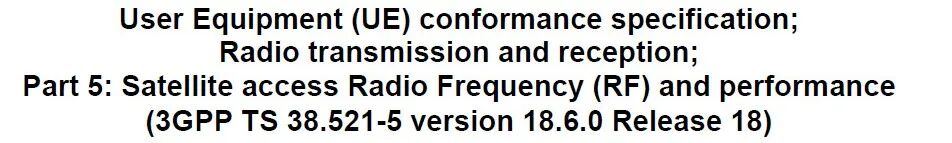

圖 NR NTN射頻（RF）一致性測試協議 TS38.521-5

GCF （Global Certification Forum）中文名稱為全球認證論壇。是由網絡運營商、終端廠商、測試儀器廠商以及測試實驗室組成的移動通信終端一致性認證組織。目的是通過獨立認證流程來確保通性終端的全球互操作性。其測試標準基于3GPP規范，主要覆蓋歐盟、亞太等地區。

PTCRB （PCS Type Certification Review Board）的中文名稱為個人通信服務型號認證評估委員會。PTCRB認證是第三方認證機構執行的準強制型號認證，所有投放北美市場的PCS終端設備都要經過PTCRB認證，其測試同樣基于3GPP標準。

GCF Work Item （WI） 是在移動通信終端一致性測試中用于定義具體測試范圍和標準的分類體系。每個WI對應不同的技術領域，例如協議一致性、射頻、性能測試等，并包含多個子項（sub-WI）以覆蓋特定頻段或功能。PTCRB 中類似的功能為Request For Test （RFT）。

3GPP在2022年發布的R17版規范，正式引入了對兩種非地面網絡的支持：NB NTN和NR NTN。NB NTN不僅會涉及到高軌衛星比如地球靜止軌道衛星（GSO），也會有中低軌衛星即非靜止軌道衛星（NGSO）上的應用。NR NTN目前則主要考慮NGSO。相應地WI和RTF也有所區分。

對于NB NTN技術，全球認證論壇（GCF）和個人通信服務型號認證評估委員會（PTCRB）已根據3GPP測試規范制定了詳細的Work Item （WI）及子項（sub-WI） 和 Request For Test（RFT）：

對于NR NTN技術，目前使用的WI和RFT如下：

* 目前PTCRB僅對NGSO進項立項并發起了認證，GCF暫未開啟認證。

* RF/RRM和PCT共用一個RFT，根據TC Cluster進行區分：

3GPP TPAC 是 GCF 針對 3GPP 一致性測試平臺的認證標準，用以確認平臺既符合 3GPP 規范、可用于設備認證，又保障設備的互操作性與合規性。TPAC認證確保了測試平臺的準確性和可靠性。一致性測試用到的測試儀表，需要滿足相應的測試平臺認證標準（TPAC）并獲取平臺號。

羅德與施瓦茨（以下簡稱R&S）相關測試平臺號一覽：

了解了相應的WI /sub-WI或者RTF，知曉了相應的平臺號，就可以清楚的了解到該項目的進度情況。

下圖是GCF網站上WI-295-255對應的Approved TP Count信息。其他WI也可以進行類似的信息查詢。

R&S不僅在NB NTN GSO和NGSO用例認證數領先，并且率先按照3GPP R17測試規范完成了NR NTN射頻（RF）、無線資源管理（RRM）和協議一致性測試（PCT）的首批測試用例驗證。這一里程碑式成果標志著R&S成為全球首家也是目前唯一能覆蓋5G NR NTN所有三大測試領域、提供完整驗證方案的測試測量供應商，有力推動了基于5G的非地面網絡商業化進程。

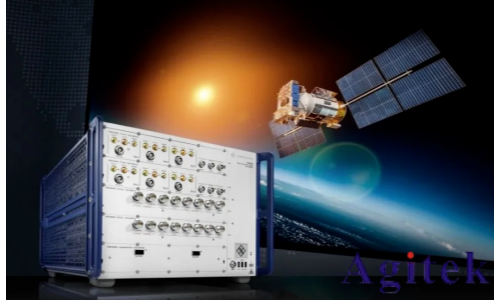

圖：NR NTN一致性測試解決方案的核心設備

——CMX500 OBT一體化測試儀

正如R&S移動通信測試業務副總裁Goce Talaganov所說：覆蓋射頻（RF）、無線資源管理（RRM）和協議一致性（PCT）的合規性測試，對于保障優質用戶體驗和構建穩定移動生態至關重要。R&S始終走在一致性測試技術前沿，提供覆蓋三大測試領域的完整解決方案。

對于NB NTN協議一致性測試，R&S不僅可以提供針對GCF WI-333要求的R17新增的測試用例集，也可以提供基于原有NB-IoT WI的R13、R14延伸的測試用例集。對于射頻及無線資源管理一致性測試，R&S可以提供WI-336要求的NB1、NB2、Inband、Outband等各個細分領域的相關測試用例。R&S不僅完成了GSO的用例認證，并且領先于NGSO各個sub WI的用例認證。

NB NTN 測試方案目前以 R&S?CMW500 綜測儀為基礎，其中R&S?CMW500適用于協議一致性 （PCT）測試；而R&S?TS8980 一致性測試系統適用于射頻一致性（RF）和無線資源管理一致性（RRM）測試。值得一提的是，對于已有R&S?CMW500或TS8980系統的客戶來說，只需要進行簡單的軟件升級，就可以非常容易地獲得NB NTN的測試能力。

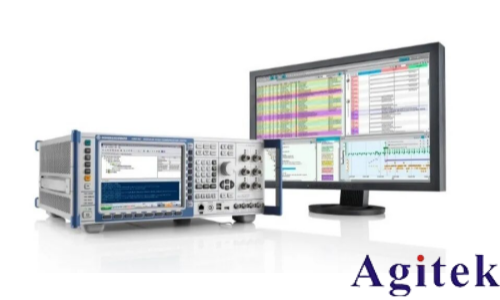

圖 R&S?CMW500 協議一致性測試環境

對于NR NTN一致性測試，R&S是目前階段唯一能覆蓋三大領域的儀表廠家?？梢蕴峁㏄TCRB RFT-555要求的R17新增的測試用例集，包括Inband、Outband、NTN、TN+NTN等相關測試用例。R&S將持續完成相關用例認證工作，滿足廣大客戶的測試需求。

NR NTN的測試則基于R&S最新的一體化測試儀CMX500 OBT，其中R&S?TS-CMX適用于協議一致性 （PCT）測試，R&S?TS8980 FTA-3A/PRE-3A一致性測試系統適用于射頻一致性 （RF）和無線資源管理一致性 （RRM）測試。TS8980 FTA-3A/PRE-3A系統的強大優勢在于，雙機柜系統可以同時集成CMX500 OBT和多臺CMW500，進而覆蓋2/3/4/5G 射頻（RF）一致性測試和3/4/5G無線資源管理（RRM）一致性測試。以上測試均使用統一的測試控制軟件R&S?Contest，便于用戶方便快捷地完成自動化掛測。

上面提到的各種測試用例集，均有一一對應的R&S軟件選件來使能，方便用戶根據實際測試需求進行升級或加購。各選件也提供詳細的用例列表供客戶篩選查對。對R&S相關產品感興趣的客戶，可以隨時聯系安泰測試，獲取更加細節的產品信息。
