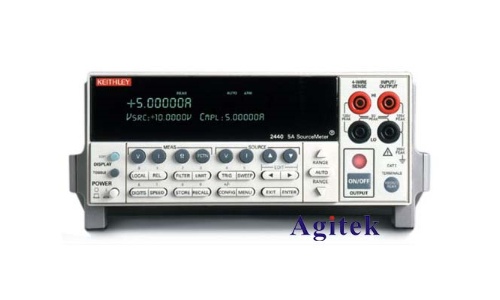

如何用Keithley靜電計測量電阻

Keithley靜電計是一種高精度電學測量儀器，憑借其高輸入阻抗、低噪聲和高靈敏度，廣泛應用于微小電流、電壓及電阻的精確測量，尤其適用于高阻值材料（如絕緣體、半導體薄膜）的電阻與電阻率測試。正確使用該儀器，不僅能提升測量精度，還能有效避免環境干擾帶來的誤差。以下是使用Keithley靜電計測量電阻的系統方法與關鍵步驟。

一、測量前的準備工作

1. 預熱儀器：開機后應等待10-15分鐘，使內部電路達到熱穩定狀態，避免因溫度漂移影響測量結果。

2. 選擇合適量程：根據被測電阻的預估阻值（如GΩ級高阻或mΩ級低阻）選擇合適的測量量程。量程過大將降低分辨率，過小則可能導致溢出。

3. 校準與補償：定期使用標準電阻進行儀器校準，并執行零點補償，以消除系統偏移誤差。

二、測量方法的選擇

● 兩線制測量：適用于高阻值電阻（如GΩ級）。將測試線連接至儀器的Force端子，直接加電壓測電流，通過歐姆定律R=V/I計算電阻。此法簡單，但引線電阻會影響低阻測量。

● 四線制（開爾文法）測量：推薦用于小電阻測量（如毫歐級）。通過分離電流激勵線與電壓檢測線，靜電計僅測量待測電阻兩端的真實電壓降，有效消除引線電阻影響。操作時需將Sense Mode設置為4-WIRE，并在儀器界面確認“4W”標志出現。

三、具體操作流程

1. 連接設備：將測試夾具或探頭正確接入靜電計的輸出與輸入端口，使用屏蔽電纜以減少電磁干擾。

2. 設置參數：

○ 選擇“電阻測試”模式；

○ 設定激勵源（電壓或電流），如加50V電壓測高阻，或加恒流測壓降；

○ 設置積分時間與濾波參數，以降低噪聲波動；

○ 配置鉗位值，防止過壓損壞樣品。

3. 放置樣品：確保樣品與電極接觸良好，避免污染或接觸電阻影響結果。

4. 開始測量：啟動測試，等待讀數穩定（可設定60秒穩定時間），記錄電阻值或電阻率數據。

5. 數據處理：對多次測量結果取平均值，分析標準差，確保數據可靠性。

四、注意事項

● 測量高阻材料時，應保持環境干燥、屏蔽良好，避免濕度與漏電流干擾。

● 使用四線制時，電壓檢測線應盡量靠近被測電阻引腳，避免拾取額外壓降。

● 測試完畢后，關閉輸出，斷開電源，妥善收納設備。

綜上所述，使用Keithley靜電計測量電阻，需結合被測對象特性選擇合適的測量方法與參數配置。通過規范操作、合理屏蔽與校準，可實現從毫歐到太歐級電阻的高精度測量，為科研與工業測試提供可靠數據支持。
