普源示波器進行音頻THD失真測試的接線方法與操作要點

在音頻設備研發與質量檢測中，總諧波失真（THD）是衡量信號純凈度的關鍵指標。利用普源示波器進行音頻THD測試，不僅能夠直觀分析諧波成分，還能有效評估放大器、音頻源等設備的性能。正確的接線方法是確保測量結果準確可靠的前提。

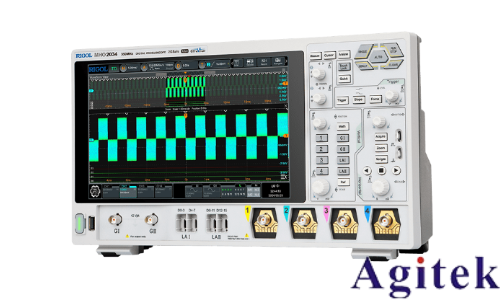

一、測試前準備與設備連接

首先，確保待測音頻設備（如音頻播放器或功放）與普源示波器均處于斷電狀態，避免帶電操作造成設備損壞。選用合適的連接方式：若為線路輸出信號，可使用BNC轉RCA或3.5mm音頻轉接線，將音頻輸出端連接至示波器的CH1或CH2輸入通道；若為高電平揚聲器輸出，則需通過衰減探頭或分壓電路接入，防止信號過載損壞示波器。推薦使用屏蔽性能良好的同軸電纜或帶屏蔽的音頻線，以減少外界電磁干擾對小信號測量的影響。

探頭接地夾必須牢固連接至音頻設備的公共地（GND），形成完整回路。若信號含有直流偏置，建議啟用示波器通道的“交流耦合”模式，以濾除直流分量，僅分析交流音頻信號，避免波形偏移影響FFT分析精度。

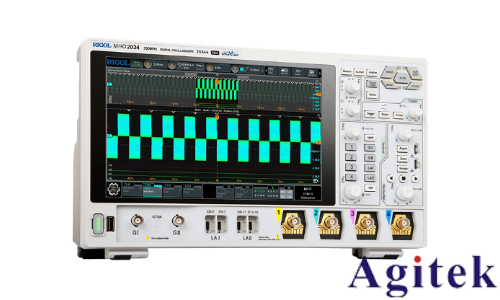

二、示波器基礎設置

連接完成后，開啟示波器，按下“Autoset”鍵自動識別信號波形，或手動調整垂直靈敏度（如設為200mV/div~1V/div）和時基（如1ms/div對應1kHz信號），使至少2~3個完整周期的正弦波清晰顯示在屏幕上。觸發源選擇對應通道，設置邊沿觸發，調節觸發電平至信號幅值中間區域，確保波形穩定不抖動。

三、進入頻譜分析模式進行THD測量

按下“Math”鍵，選擇“FFT”功能，將時域信號轉換為頻域頻譜。設置窗函數為Hanning窗，以減少頻譜泄漏；設置中心頻率為音頻測試信號的基頻（如1kHz），頻率跨度設為基頻的5~10倍（如5kHz~10kHz），以便完整捕捉前5~10次諧波。調整分辨率帶寬，適當增加采樣點數以提高頻率分辨率。

隨后，按下【Measure】鍵，選擇“THD”測量項目，示波器將自動識別基波與諧波分量，計算并顯示THD百分比值。用戶還可通過頻譜圖觀察各次諧波的幅值分布，判斷主要失真來源。

四、提高測量精度的輔助措施

為獲得更穩定準確的結果，建議開啟示波器的“高分辨率采集模式”，并設置多次平均采集以平滑噪聲。確保測試環境遠離大功率電源或開關設備，檢查接地是否良好。對于差分輸出信號，推薦使用差分探頭以抑制共模干擾。

通過以上規范的接線與設置流程，普源示波器可高效、精準地完成音頻THD失真測試，為音頻產品性能優化提供可靠數據支持。
