泰克示波器滾動模式捕獲低頻信號的設置方法

在電子測量與調試過程中，低頻或緩慢變化的信號（如溫度、壓力、電源紋波等）常需長時間連續觀測，以分析其變化趨勢與穩定性。泰克示波器憑借其強大的功能，提供了“滾動模式（Roll Mode）”這一理想工具，特別適用于此類低頻信號的捕獲與顯示。合理設置滾動模式，不僅能實現波形的連續動態展示，還能有效提升觀測效率與分析精度。

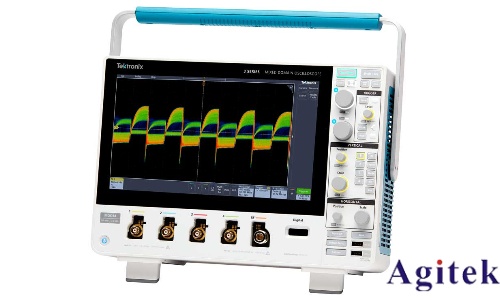

一、進入滾動模式

首先，連接待測信號并打開示波器。按下前面板上的“Horiz”或“Horizontal Menu”按鈕，進入水平控制菜單。在菜單中找到“Mode”或“Acquisition Mode”選項，將其設置為“Roll”（滾動模式）。此時，示波器將退出常規觸發采集模式，轉為無觸發連續滾動顯示，波形從右向左勻速移動，實時更新最新信號。

二、調整水平時基以匹配信號頻率

滾動速度由水平時基（Time/Div）決定。旋轉“SEC/DIV”旋鈕，設置合適的每格時間值。對于低頻信號，建議選擇較慢的時基（如1s/div或更慢），以確保信號變化過程清晰可見。時基過快會導致波形滾動過快，細節難以辨識；過慢則可能造成屏幕更新延遲。需根據信號變化周期反復調試，找到最佳觀察節奏。

三、優化垂直設置與信號清晰度

在垂直控制區，通過“VOLTS/DIV”旋鈕調整垂直檔位，使信號幅度適中，占據屏幕2/3以上區域，避免限幅或過小難以分辨。同時，進入通道菜單設置耦合方式（如直流/交流）、探頭衰減比，并啟用帶寬限制以抑制高頻噪聲，提升信噪比。

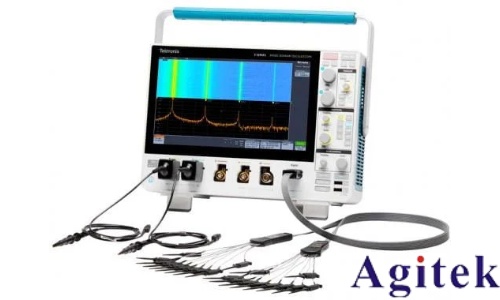

四、輔助功能增強觀測效果

盡管滾動模式無需觸發，但仍可設置觸發條件作為參考標記，便于定位特定事件。此外，可啟用數字濾波器或平均采集模式，進一步平滑噪聲，突出信號趨勢。若信號變化極慢，可結合“分段存儲”功能，記錄多個關鍵時段，便于后續回放分析。

五、啟動與暫停觀測

設置完成后，按下“Run/Stop”按鈕啟動滾動顯示。觀察過程中可隨時暫停，對特定波形進行測量或截圖保存。完成分析后，可切換回正常模式進行其他類型測量。

綜上所述，通過正確設置滾動模式、合理調節時基與垂直參數，并結合濾波與分段存儲等進階功能，泰克示波器能高效捕獲并清晰呈現低頻信號的動態變化，為系統監控與故障診斷提供有力支持。
