巧用泰克示波器分段存儲功能精準捕獲稀疏信號

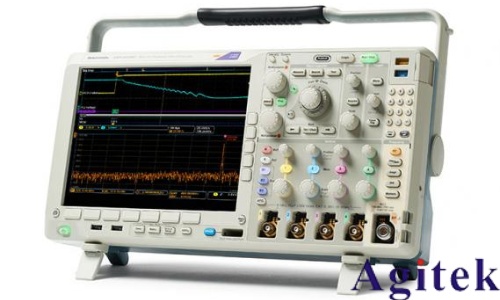

在現代電子系統調試中，工程師常面臨一類極具挑戰性的信號——稀疏信號。這類信號表現為偶發、間歇性出現的脈沖、突發干擾或異常事件，如雷達回波、電源瞬態擾動、串行通信中的偶發錯誤包等。由于其出現頻率低、持續時間短，使用傳統連續采樣方式極易造成存儲資源浪費，甚至因“死區時間”過長而漏檢關鍵事件。泰克示波器憑借其先進的“分段存儲”（Segmented Memory）功能，為高效捕獲與分析稀疏信號提供了理想解決方案。

分段存儲的核心原理在于“按需捕獲”。當設置好特定觸發條件（如邊沿觸發、脈寬觸發或欠幅觸發）后，示波器僅在每次觸發發生時，將一小段關鍵信號數據存入獨立的存儲段中，事件之間的靜默期則不記錄數據。這種機制極大減少了無效數據占用，顯著延長了有效捕獲時間，同時保持高采樣率不變，確保信號細節不失真。

具體操作可分為四步：首先，在示波器菜單中啟用“分段存儲”模式；其次，根據待測信號特征設置精準觸發條件，例如對幅值異常可啟用“欠幅觸發”，設定上下閾值以鎖定在特定電平范圍內的信號；接著，配置分段參數，包括所需分段數量（最高可達數萬段）和每段的時長，合理規劃可兼顧捕獲次數與分析精度；最后，啟動捕獲，示波器將自動連續記錄每一次觸發事件，并按段存儲。

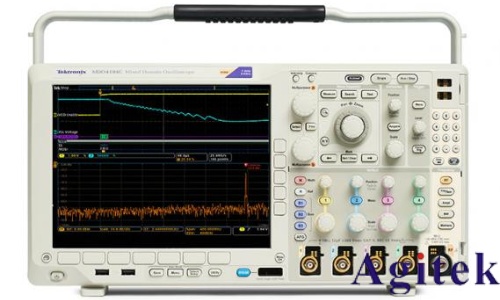

捕獲完成后，用戶可通過回放功能逐段查看波形，定位異常規律。例如，在電源紋波測試中，若懷疑存在間歇性高頻干擾，分段存儲可成功捕獲多次干擾事件，進而分析其周期性或與負載切換的關聯性。

為提升捕獲成功率，還需注意進階技巧：合理設置觸發延遲，可觀察事件前后波形變化；利用多通道聯合觸發，分析信號間時序關系；在噪聲環境中適當調整觸發靈敏度，避免誤觸發。此外，應通過觸發狀態指示驗證設置有效性，確保捕獲可靠。

泰克示波器結合長記錄長度與分段存儲技術，不僅實現了高采樣率下的長時間連續監測，更支持高達5萬次波形的分段捕獲，極大增強了對異常信號的洞察力。掌握這一技術，工程師不僅能快速定位疑難問題，更能深入挖掘系統潛在隱患，為電子產品研發與可靠性驗證提供強有力支撐。分段存儲，不僅是存儲方式的優化，更是調試思維的升級。
