射頻信號發生器使用方法詳解

射頻信號發生器是電子測試領域中的核心設備，廣泛應用于無線通信、雷達、航空航天及科研生產中，用于生成精確可控的射頻信號，以測試和校準各類射頻器件與系統。正確使用該儀器，不僅能確保測試數據的準確性，更能延長設備壽命，保障操作安全。

一、開機準備與基礎設置

使用前需完成充分準備：檢查電源連接是否穩固，確認輸出端口通過合適接口（如BNC、SMA）連接至待測設備，避免使用不匹配的轉接頭。為防止端口損壞，建議使用扭力扳手緊固連接。同時，做好防靜電措施，佩戴靜電手環，確保工作環境干燥清潔。

開機后，建議對高端機型進行15-30分鐘預熱，以保證頻率穩定性。隨后執行“復位”操作，清除殘留配置，避免誤設置影響輸出。若連接高阻抗設備（如示波器），需在菜單中將輸出阻抗由默認的50Ω更改為高阻，實現阻抗匹配，防止信號反射。

二、信號參數配置與輸出

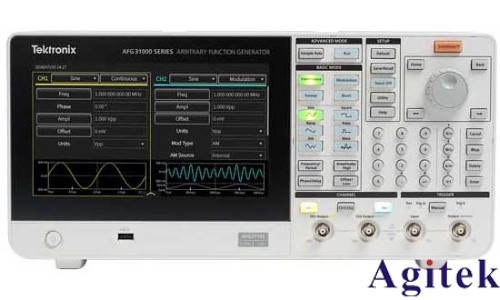

通過前面板按鍵或圖形界面設置關鍵參數：

● 頻率：在儀器支持范圍內（如100kHz～3GHz）設定目標頻點，注意不同頻段需選用合適電纜，高頻信號推薦使用低損耗RG316類同軸線。

● 幅度：可選擇Vpp、Vrms或dBm單位，設置時需考慮負載承受能力，避免過載損壞器件。

● 波形與調制：選擇正弦波、方波等基礎波形；需模擬真實場景時，可啟用AM、FM、PM、PSK、ASK等調制模式，部分設備支持外部IQ輸入，生成GSM、OFDM等復雜調制信號。

三、高級功能與典型應用

● 掃描功能：用于頻響測試，可設置頻率掃描（起始/終止頻率、掃描時間），支持線性或對數模式。

● 同步與級聯：多臺儀器協同工作時，通過“同步輸出”接口輸出觸發信號，并連接“10MHz參考時鐘”實現時鐘同步，確保信號完全一致。

● 功率擴展：當需大電壓或功率輸出時，可外接功率放大器。連接前需確保信號源與功放輸入端阻抗匹配，初始放大倍數宜設為低值，逐步調節并用示波器監測輸出，防止過沖。

四、操作注意事項與維護

嚴禁將外部信號（尤其是直流）輸入信號源輸出端口，以免損壞內部電路。測試前先設置待測設備狀態，再開啟信號輸出；測試完畢先關閉輸出，再拆線操作。定期進行校準與維護，記錄測試數據，確保儀器精度。遵循用戶手冊，熟悉特定機型功能如VCO控制、參數存儲/調用、遠程控制（GPIB、以太網）等。

掌握射頻信號發生器的使用方法，是電子測試工作的基本功。唯有規范操作、科學配置，方能充分發揮其性能，實現高效、精準的測試目標。
