阻抗分析儀脈沖阻抗測量技巧

脈沖阻抗測量是現代電子工程中評估電路板、傳輸線及高速信號通道性能的重要手段，結合阻抗分析儀進行此類測量，不僅能捕捉瞬態響應特性，還可有效識別信號路徑中的阻抗不連續點。為確保測量精度與可靠性，需掌握以下關鍵技巧。

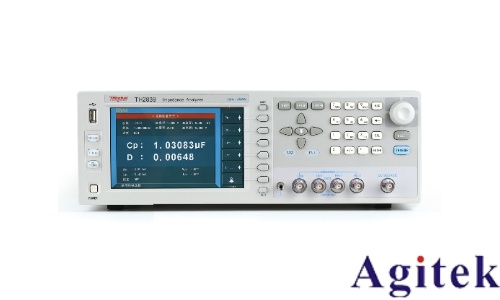

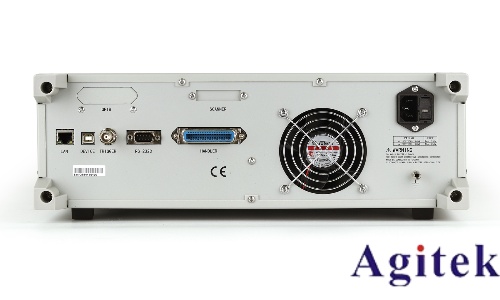

一、合理選用測量方法與儀器配置 脈沖阻抗測量?；跁r(shí)域反射法（TDR）原理，通過向被測物（DUT）注入快沿脈沖信號，分析其反射波形來推算阻抗分布。應選用具備高帶寬和高時間分辨率的阻抗分析儀或矢量網絡分析儀（VNA）配合TDR模塊。確保儀器上升時間足夠短（通常小于被測信號上升時間的1/3），以準確捕捉阻抗突變。

二、精確校準，消除系統誤差 測量前必須執行嚴格的校準流程。推薦采用三點校準法：短路（Short）、開路（Open）、負載（Load），以消除測試夾具和連接路徑引入的寄生參數。校準前需清潔測試端口與夾具，避免氧化或污染導致接觸電阻變化。對于高頻或微小阻抗變化測量，建議使用開爾文四線夾具，消除引線電阻影響。

三、優化測試參數設置 根據被測對象特性設置合適的測試頻率、電壓與掃描模式。測量高頻電路板阻抗時，宜采用頻率分段掃描策略：低頻段（1kHz–10kHz）用于評估電解電容等效串聯電阻，高頻段（100kHz以上）則用于分析傳輸線高頻損耗。測試信號電平應遵循“弱信號測高阻，強信號測低阻”原則——高阻抗路徑使用低電壓（如10mV）避免非線性效應，低阻抗路徑則提升電壓至1V以增強信噪比。

四、注重連接與屏蔽，控制環境干擾 測試連接路徑應盡可能短且阻抗匹配（通常為50Ω），防止反射引入誤差。使用屏蔽良好的同軸電纜，并確保儀器與被測件良好接地。在電磁干擾較強的環境中，建議將整個測試系統置于法拉第籠內，提升測量穩定性。溫濕度控制亦不可忽視：理想環境為25±2℃、濕度40%–60%RH，避免靜電或表面漏電影響結果。

五、科學分析數據，善用可視化工具 測量完成后，利用儀器內置工具繪制史密斯圓圖或Bode圖，直觀分析阻抗隨頻率的變化趨勢。通過觀察反射系數（S11）或傳輸系數（S21）的異常波動，定位阻抗失配點。結合等效電路建模，進一步解析元件參數，為電路優化提供依據。

綜上所述，脈沖阻抗測量不僅依賴高精度儀器，更需系統化的操作技巧與嚴謹?shù)沫h(huán)境控制。唯有在校準、設置、連接與分析各環節精益求精，方能獲得真實可靠的阻抗數據，助力高速電路設計與信號完整性優化。
