矢量網絡分析儀測量相位差的原理與方法

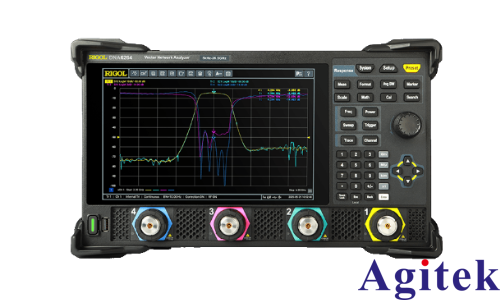

矢量網絡分析儀（Vector Network Analyzer, VNA）是電子測量領域中用于精確分析高頻電路散射參數（S參數）的核心設備，不僅能測量信號的幅度響應，更具備高精度測量相位差的能力。其在射頻電路設計、通信系統調試、雷達與微波器件測試等場景中發揮著不可替代的作用。測量相位差，本質上是獲取待測器件（DUT）對輸入信號造成的相位偏移，其過程結合了精密硬件架構與系統校準算法。

一、基本原理

VNA測量相位差的核心原理基于雙通道相干檢測。儀器內部設有穩定參考信號源，通過功分器將信號分為兩路：一路作為參考信號輸入至接收機的R通道，另一路作為激勵信號施加于待測件，其輸出信號由A或B通道接收。通過比較響應信號與原始激勵信號之間的相位關系，VNA可計算出傳輸（如S21）或反射（如S11）路徑的相位差。該過程依賴正交解調技術，提取信號實部與虛部，再通過反正切運算得出相位角，實現0°~360°范圍內的連續測量。

二、測量步驟與方法

1. 系統校準與準備 測量前必須執行校準程序，常用方法包括SOLT（開路-短路-負載-直通）校準，以消除系統誤差源如端口失配、方向性誤差和串擾。使用標準校準件連接測試端口，完成校準后建立準確的參考平面，確保相位測量的基準可靠。

2. 連接與參數設置 將待測件接入VNA測試端口，選擇合適連接方式（如同軸、波導），并設置頻率范圍、功率電平、掃描點數等參數，確保覆蓋待測件工作頻段且不引起非線性響應。

3. 相位測量模式選擇與數據采集 在儀器界面中選擇相位顯示格式（如“Phase”或“Unwrapped Phase”），啟動掃描。VNA將逐頻點記錄S參數的相位值，并以曲線形式呈現，支持線性或對數頻率坐標。

4. 結果分析與誤差控制 測量完成后，可通過標記（Marker）功能讀取特定頻率點的相位差，或計算群時延（相位對頻率的導數）。需注意電纜長度變化、溫度漂移及電磁干擾對相位穩定性的影響，必要時使用相位穩定電纜與屏蔽環境。

三、測量方法補充

● 直接相位測量法：利用雙通道同步采集待測與參考信號，通過內部算法實時計算相位差。

● 零點校準法：在無待測件時調節系統使相位讀數為零，后續測量值即為真實相位偏移，有效消除系統固有相位誤差。

四、應用與注意事項

該技術廣泛應用于濾波器相位線性度評估、天線陣列相位一致性檢測、雷達收發組件相位穩定性測試等。測量中應確保系統熱穩定性，避免機械擾動，并定期驗證校準有效性。

綜上，矢量網絡分析儀憑借其高動態范圍與寬頻帶能力，結合嚴謹的校準流程與信號處理算法，能夠實現高重復性、高精度的相位差測量，是現代高頻電子系統研發與驗證的關鍵支撐。
