解析矢量網絡分析儀核心參數：動態范圍

在網絡分析儀的眾多關鍵性能指標中，動態范圍無疑是最至關重要的一項。它直接決定了您能否在一次測量中，同時清晰地捕捉到高功率的通帶響應和深埋于噪聲中的微弱阻帶信號。

今天，我們將深入探討矢量網絡分析儀（VNA）動態范圍的核心內涵、其對實際測量的影響，以及如何有效進行優化。

1. 什么是動態范圍？

簡單來說，動態范圍代表了VNA能夠準確測量的功率跨度。它是接收機能測量的最大信號與系統能檢測到的**最小信號（本底噪聲）**之間的差值。

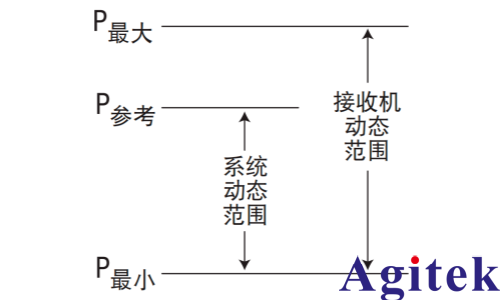

這個范圍由三個關鍵功率電平界定：

● Pmax（最大接收功率）： 由接收機的壓縮點決定。超過此功率，接收機會發生增益壓縮，導致測量失真，甚至可能損壞儀器。

● Pmin（最小可測功率）： 即系統的本底噪聲，決定了VNA的靈敏度極限。它受中頻帶寬（IF BW）、平均值設置和測試配置的影響。

● Pref（參考功率/源功率）： 儀器測試端口輸出的標稱功率。

基于上述定義，動態范圍通常有兩種表述方式：

● 系統動態范圍 = Pref - Pmin 這是儀器在不借助外部放大器時自身提供的測量范圍，也是產品手冊中常見的指標。它適用于直接測量衰減器、濾波器等無源器件。

● 接收機動態范圍 = Pmax - Pmin 這代表了接收機前端的真實物理極限。要達到此極限，通常需要借助外部放大器將信號提升至Pmax附近。

2. 為什么動態范圍至關重要？

動態范圍不足，就如同相機的寬容度不夠，會導致“高光過曝”或“暗部死黑”。在射頻測量中，其直接影響包括：

● 無法完整表征濾波器： 為了評估濾波器性能，我們需要在同一張圖中同時看清通帶的插入損耗和阻帶的抑制深度。如果動態范圍不足，阻帶的微弱信號會完全淹沒在本底噪聲中，導致無法準確測量抑制比。

● 高增益器件測量信噪比惡化： 測量高增益放大器時，為了防止接收機飽和，輸入功率通常設置得很低。這使得反射參數（S11, S22）的回波信號極其微弱。如果Pmin（本底噪聲）不夠低，測得的曲線將充斥噪聲，精度大幅下降。

● 限制非線性測量能力： 在進行諧波或互調失真測量時，主信號功率很大，而待測的諧波分量非常微小。足夠的動態范圍是準確捕獲這些微弱非線性分量的前提。

3. 如何優化和提升動態范圍？

提升動態范圍的核心在于降低接收機的本底噪聲（Pmin），或者在安全范圍內更充分地利用Pmax。以下是幾種常用的工程優化方法，但通常需要在測量精度與速度之間進行權衡。

方法一：降低中頻帶寬（IF BW） 在接收機中，噪聲功率與帶寬成正比（遵循kTB公式）。減小中頻帶寬可以濾除帶寬外的噪聲。

● 效果： 極其顯著。理論上，中頻帶寬每降低10倍，本底噪聲降低10dB，動態范圍相應提升10dB。

● 代價： 掃描時間增加。但相比于其他方法，其對速度的影響相對較小。

● 適用性： 廣泛，同時適用于比例和非比例測量。

方法二：使用掃描平均（Averaging） 開啟VNA的“平均”功能，儀器會對多次掃描的矢量數據進行平均處理。由于信號具有相干性而噪聲是隨機的，多次平均后信號增強，噪聲相互抵消。

● 效果： 平均因子每增加2倍，信噪比改善約3dB。

● 代價： 測量時間成比例增加（平均10次，時間約增加10倍）。

● 注意： 此方法僅適用于S參數等比例測量。在非比例測量（如使用單個接收機信道）中，因相位隨機而無效。

方法三：優化源功率設置 在不超過接收機Pmax的前提下，盡可能提高輸入到被測件（DUT）的功率（Pref），以提升信號相對于本底噪聲的高度。

● 注意： 必須謹慎，防止高功率損壞敏感的被測件或接收機前端。

4. 高級優化技巧

面對更復雜的測試挑戰，工程師還可以利用以下高級功能來智能優化：

● 分段掃描（Segment Sweep）： 將一次頻率掃描劃分為多個獨立區段。每個區段可以獨立設置中頻帶寬、源功率和掃描點數。 應用場景： 測量濾波器時，在通帶使用較寬的中頻帶寬和較高的功率以保證速度；在阻帶切換到極窄的中頻帶寬以最大化動態范圍。這實現了速度與精度的最佳平衡。

● 重新配置測試裝置（針對高端VNA）： 對于某些可重構的VNA架構，可以通過反轉內部定向耦合器的方向，或者繞過耦合器（直通模式），將耦合器的方向性優勢靈活應用于特定測量。這種硬件層面的技巧，能為特定方向的測量帶來額外10dB以上的動態范圍提升。

總結

動態范圍是矢量網絡分析儀的核心命脈，也是許多高精度測量的關鍵瓶頸。我們可以通過降低中頻帶寬和開啟掃描平均來改善它，但這必然會影響測量速度，需要根據實際情況進行權衡。

而分段掃描和可配置的測試裝置則能幫助您在不顯著犧牲速度的前提下，進一步挖掘儀器的動態范圍潛力。希望本文能幫助您更透徹地理解這一關鍵參數，在實際測試中獲得更精準、更可靠的結果。
