如何使用TH2851阻抗分析儀測量鋰電池內阻

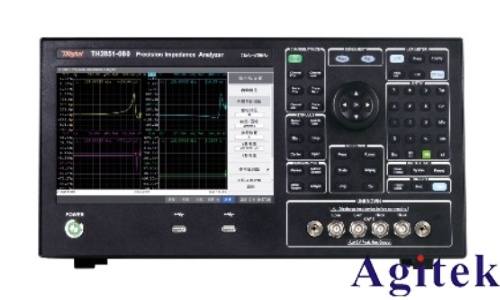

鋰電池的內阻是評估其性能與健康狀態的關鍵參數之一，內阻過大會導致發熱、效率下降甚至安全隱患。TH2851阻抗分析儀憑借高精度、寬頻帶及多參數測量能力，是測量鋰電池內阻的理想工具。以下是詳細操作步驟與注意事項。

一、測量前準備

1. 環境與設備檢查：確保儀器工作環境無強電磁干擾，溫度穩定在15~30℃，電源接地良好。TH2851開機后需自檢30秒，首次使用前務必執行系統校準。

2. 校準操作：進入“System→Calibration”菜單，選擇“Full Calibration”，按提示連接標準開路、短路及負載校準件，完成校準以消除系統誤差。

3. 連接電池：使用四端對（4T）測試夾具連接鋰電池，確保正負極接觸牢固。四端法可有效消除引線電阻影響，提升小電阻測量精度。

二、參數設置與測量

1. 選擇測量模式：進入“C-LCR”模式，設置測試頻率為1kHz（適用于大多數鋰電池的等效串聯電阻ESR測量），AC信號電平設為0.1V~0.5V，避免過驅動引起極化效應。

2. 設置測量參數：選擇測量參數為“Z-θ”或“R_s-C_s”（串聯電阻-串聯電容模型），其中R_s即為等效串聯電阻（ESR），反映電池內阻。

3. 開始測量：點擊“Start”鍵或觸摸屏啟動測量，儀器將顯示阻抗模值（Z）、相位角（θ）及ESR。記錄穩定讀數，建議多次測量取平均值以提高可靠性。

三、高級分析與數據管理

1. 等效電路分析（ECA）：啟用“ECA”功能，選擇“R-C串聯”模型，系統將擬合電池的等效電路參數，幫助區分歐姆內阻與電荷轉移阻抗。

2. 實時監控與數據導出：開啟實時監控模式，觀察數據漂移。若波動超過0.5%，需檢查電池溫度或接觸穩定性。測量完成后，通過USB或LAN接口導出數據至PC，便于長期趨勢分析。

四、注意事項

● 測量前確保電池處于穩定狀態，避免在充放電過程中測試。

● 使用屏蔽線纜減少高頻干擾，保持測試環境干燥清潔。

● 定期使用標準電阻（如100mΩ±0.01%）進行比對校準，確保儀器精度。

通過上述規范操作，可精準獲取鋰電池內阻數據，為電池篩選、老化評估及系統設計提供可靠依據。掌握TH2851的高級功能與智能操作技巧，將顯著提升測試效率與準確性。
