泰克示波器的三大控制區域詳解

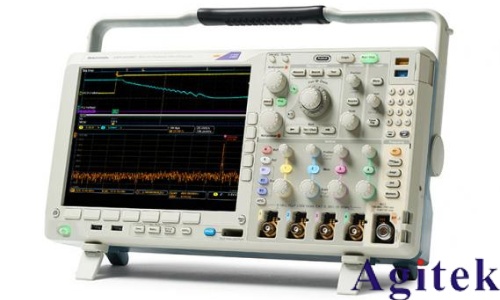

在電子測量領域，泰克（Tektronix）示波器以其卓越的性能和直觀的操作深受工程師信賴。對于初次接觸或希望鞏固基礎的用戶而言，理解示波器的操作邏輯是高效工作的前提。盡管現代數字示波器集成了眾多復雜功能，但其前面板操作的核心依然圍繞著三個主要控制區域展開。這三個部分協同工作，共同構建了我們觀察電信號的窗口。

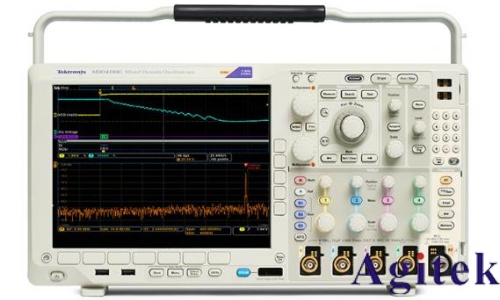

一、垂直控制（Vertical Controls）：定義信號的“高度”

垂直控制區是您調節信號幅度顯示的首要入口。它的主要職責是處理信號的“上下”關系，確保您能以最合適的比例觀察電壓的變化。

● 通道與耦合設置：在這一區域，您可以選擇需要觀測的輸入通道（如 CH1、CH2），并設置輸入耦合方式。**直流（DC）**耦合用于觀測包含直流分量的完整信號；**交流（AC）耦合則會隔斷直流分量，專注于交流變化；而接地（GND）**則用于斷開輸入，幫助您確定屏幕上的零電壓基準線。

● 靈敏度與位置：通過調節 “伏特/格”（Volts/Div）旋鈕，您可以改變垂直方向的刻度，從而放大或縮小波形，以便精確測量電壓幅值。配合“垂直位置” 旋鈕，您可以將波形在屏幕上下移動，這對于同時觀測多路信號或對比波形細節至關重要。

● 通道運算：現代泰克示波器的垂直菜單還提供豐富的功能，如探頭衰減系數的設定（1X, 10X, 100X等）、帶寬限制，以及強大的通道數學運算（如加、減、乘、除及反相），幫助您分析信號間的復雜關系。

二、水平控制（Horizontal Controls）：掌控信號的“寬度”

如果說垂直控制關注電壓，那么水平控制則專注于時間。它決定了信號在時間軸上的展開方式，幫助您觀察信號隨時間演變的過程。

● 時基設置：通過 “秒/格”（Sec/Div）或“水平刻度” 旋鈕，您可以設置水平方向每一格所代表的時間長度。將時基調小（例如從 1ms/div 調整為 1us/div），波形會被水平拉伸，讓您能細致入微地觀察信號的上升沿或高頻細節；反之，調大時基則能壓縮波形，讓您一覽長時間的信號變化概貌。

● 水平位置與觸發點： “水平位置” 旋鈕允許您左右移動波形，或者更關鍵的是，調整觸發點在屏幕上的位置。這使得您可以靈活選擇是觀察觸發事件之前（預觸發）還是之后（后觸發）的信號狀態。

● 掃描模式：水平控制還管理著掃描速度和模式，例如在某些型號上可以啟用“慢速掃描”模式來觀察極低頻信號，或者使用“滾動模式”來實時追蹤緩慢變化的信號。

三、觸發控制（Trigger Controls）：穩定信號的“錨點”

觸發系統常被譽為示波器的“靈魂”。無論垂直和水平設置多么完美，如果沒有穩定的觸發，屏幕上的波形就會像流水一樣無法辨認。觸發控制的作用就是“抓住”信號，使其穩定顯示。

● 觸發電平與斜率：這是觸發控制中最核心的旋鈕。觸發電平設定了一個電壓閾值，斜率（上升沿?或下降沿?）則定義了信號穿越該閾值的方向。只有當信號滿足這些條件時，示波器才會開始一次新的采集。

● 觸發源與類型：您需要選擇觸發源（例如選擇 CH1 作為觸發源，而不是正在觀測的 CH2），并根據信號特性選擇觸發類型。除了最常用的“邊沿觸發”，泰克示波器還提供脈沖寬度觸發、視頻觸發、邏輯觸發等高級模式，用于捕捉復雜或罕見的信號事件。

● 觸發模式：通常有**自動（Auto）和正常（Normal）**兩種主要模式。自動模式下，即使沒有觸發信號，示波器也會強制顯示波形（通常表現為滾動顯示），適合調試初期尋找信號；正常模式下，示波器會嚴格等待觸發條件滿足才刷新顯示，這是進行精確測量時最常用的模式。

結語

總而言之，泰克示波器的這三個控制部分各司其職又緊密配合：垂直控制決定了波形顯示的電壓幅度，水平控制決定了波形顯示的時間刻度，而觸發控制則確保了波形能夠穩定地停留在屏幕上。熟練掌握這三個區域的操作邏輯，您就能從容應對各種復雜的電信號測量任務，讓示波器真正成為您手中的得力工具。
