同惠TH2839阻抗分析儀使用說明

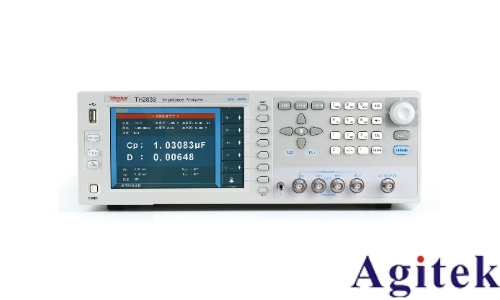

同惠TH2839精密阻抗分析儀是一款高性能、寬頻域的自動平衡電橋式測量設備，廣泛應用于電子元器件研發、生產測試、材料研究及質量控制等領域。其測量頻率范圍覆蓋20Hz至10MHz，具備0.05%的基本測量精度，結合寬達0.001Ω/0.001mH/0.001pF的高分辨率，可滿足IEC、MIL等商業與軍用標準的嚴苛測試需求，是現代電子測量中不可或缺的核心工具。

一、基本操作流程

1.開機與自檢：接通電源后，儀器將自動執行系統自檢，確認各模塊運行正常。建議在測量前進行開路與短路校準，以確保數據準確性。

2.連接被測件：使用標配的四端帶卡夾具（TH26005C）或TH26011BS Kelvin測試線連接被測元件，確保接觸良好，減少引線阻抗影響。

3.參數設置：通過觸摸屏或按鍵選擇測量參數（如Z、θ、Ls、Cp、D、Q等），設定測試頻率、信號電平（最大1Vrms）及直流偏置（如需）。

4.開始測量：按下“開始”鍵，儀器將實時顯示主/副參數測量值，結果可自動鎖定或連續掃描。

二、高級功能應用

圖形掃描分析：支持51至801點頻率/電壓掃描，可選擇主/副參數軌跡，坐標支持對數與線性顯示。掃描結果可存儲為TXT、CSV等格式，并通過USB或LAN上傳至PC。

材料測試：配合選配的電介質測試夾具TH26077及上位機軟件，可精確測量材料在不同頻率下的介電常數，適用于電子陶瓷、高分子材料等研發場景。

等效電路分析：通過阻抗分析軟件，將未知器件等效為3-4元件的電路模型，支持7種基礎模型自動匹配，并生成阻抗擬合曲線，便于電路仿真與優化。

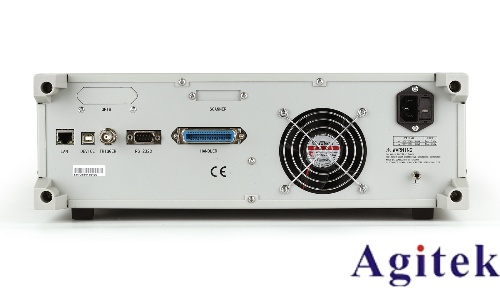

三、接口與數據管理 TH2839配備多種通信接口，包括USB HOST/DEVICE、LAN、RS232C及選配GPIB，支持與自動化系統集成。測量數據可保存至儀器內置40組非易失存儲器，或通過USB存儲器導出為XLS、MDB等格式。支持截屏、記錄文件保存及用戶權限管理，便于質量追溯。

四、注意事項與維護

測量前確保環境溫度穩定，儀器內置溫度傳感器可自動補償，但仍建議在恒溫環境下操作。

高電流測試時，可通過HANDLER接口外接TH1778系列偏置電流源（最大120A）。

定期使用短路片（TH26010）進行校準驗證，保持測試夾具清潔，避免氧化影響接觸電阻。

同惠TH2839憑借其高精度、高穩定性與強大的擴展能力，已成為電子材料與元器件測試的優選設備。熟練掌握其操作邏輯與功能配置，將顯著提升研發效率與生產良率，助力電子工程邁向更高精度的測量新時代。
