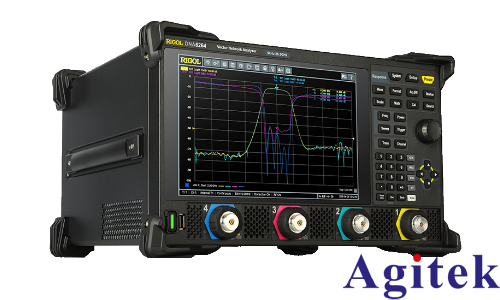

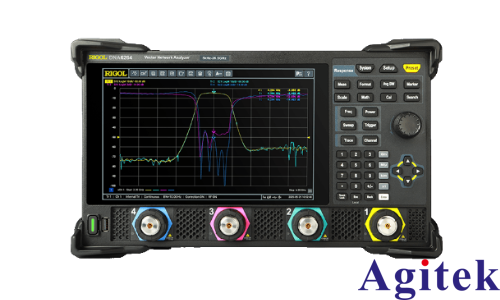

普源精電DNA6000系列重塑實驗室與生產線的矢量網絡分析儀

在現代電子工程領域，對射頻（RF）和微波元器件的精確表征是確保系統性能和可靠性的基石。普源精電（RIGOL），作為全球知名的電子測量儀器供應商，于2025年10月推出了全新的DNA5000/6000系列矢量網絡分析儀（VNA）。其中，DNA6000系列以其經典的臺式設計和卓越的性能，致力于成為研發實驗室與生產線上的理想測試伙伴。

堅實可靠，勝任嚴苛任務

DNA6000系列專為長時間、高強度的測試任務而設計。其堅固的機身不僅提供了物理上的穩定性，更能保證在連續運行中測量結果的一致性和可靠性。這對于產線上的質量控制（QC）或研發階段的長時間診斷來說至關重要。它能夠穩定地完成重復性的測試流程，是工程師們值得信賴的“得力助手”。

卓越性能，滿足核心測試需求

DNA6000系列在性能上絕不妥協，其核心射頻指標扎實可靠，足以應對工作臺上絕大多數的挑戰。該系列提供從5 kHz到26.5 GHz的寬廣頻率范圍，能夠精準覆蓋從基礎無源器件（如濾波器、天線、線纜組件）、材料介電常數測量到高速互聯等廣泛領域的測試需求。無論是S參數的精確獲取，還是復雜阻抗的分析，DNA6000都能游刃有余。

關鍵指標方面，DNA6000系列表現優異：

寬動態范圍：超過120 dB的動態范圍，使其能夠精確表征高抑制比的器件，例如測量濾波器的帶外抑制度。

低跡線噪聲：極低的跡線噪聲確保了測量結果的穩定性，特別是在微弱信號的探測上，能提供清晰、可信的數據。

多端口支持：標配4端口測試能力，方便用戶直接進行多端口器件的測量，無需復雜的開關切換，提高了測試效率。

精準測量，剝離環境干擾

在實際測試中，測試夾具、轉接頭和線纜本身會引入誤差，影響被測件（DUT）的真實性能呈現。DNA6000系列內置了強大的夾具移除與去嵌入（De-embedding）功能。這一功能能夠有效地剝離測試環境帶來的影響，讓工程師能夠精準地測量到被測件本身的真實S參數，確保結果的可靠性，這對于精密器件的研發和驗證尤為重要。

高效易用，降低使用門檻

DNA6000系列配備了高分辨率的觸摸屏，支持流暢的觸控、拖拽和手勢操作，帶來了現代化的交互體驗。內置的校準向導會一步步清晰地指引用戶完成復雜的校準過程，無論是初次接觸網絡分析的新手，還是經驗豐富的專家，都能快速、準確地完成設置，確保每一次測量的精度。這種革命性的交互設計，極大地降低了高端矢量網絡分析的使用門檻。

靈活連接，賦能自動化測試

為了適應不同的測試環境，DNA6000系列配備了豐富的接口，包括HDMI、LAN、USB以及GPIB接口。這不僅便于用戶連接外部顯示器進行多屏協作，更極大地簡化了與外部設備的連接，方便實現遠程控制。其標準SCPI指令集兼容主流廠商指令集，用戶可以平滑地將其集成或替換到現有的自動化測試系統中，無需重寫自動化腳本，保護了用戶已有的投資，提升了測試系統的集成效率。

總結

普源精電DNA6000系列矢量網絡分析儀憑借其堅固的臺式設計、卓越的射頻性能、精準的誤差修正能力、直觀的觸控體驗以及靈活的系統集成特性，成功地將高性能的網絡分析技術帶到了每一位工程師的測試工作臺上。它不僅能夠加速研發進程，還能確保生產線上的產品質量，是現代電子測量領域中一款極具競爭力的工具。
