微波器件產線應用選擇VNA矢量網絡分析儀的考慮因素

矢量網絡分析儀（VNA）是微波器件研發與生產中的核心測量工具，用于表征器件的S參數。雖然研發通常追求高性能的高端VNA，但在產線環境中，測試成本、效率和耐用性往往與性能指標同等重要。因此，為產線選擇VNA需要一套獨特的考量標準。

1. 性能：夠用即好，注重效率

首先，VNA的性能必須滿足產品的規格要求。產線測試通常側重于判斷器件“好與壞”，而非像研發那樣進行詳盡的性能表征。因此，工程師應評估測試項目列表，避免為不必要的超高指標支付溢價。

● 動態范圍與噪聲： 對于需要高精度測量（如高抑制比濾波器）的應用，仍需選擇高性能VNA。但對于許多常規測試，中等性能的VNA已足夠。

● 測試速度： 產線效率至關重要。工程師可以通過優化設置來提升速度，例如合理選擇中頻帶寬（IFBW）、減少掃頻點數或使用分段掃頻。但需注意，過窄的IFBW會降低掃描速度，需在速度和測量質量之間找到平衡。

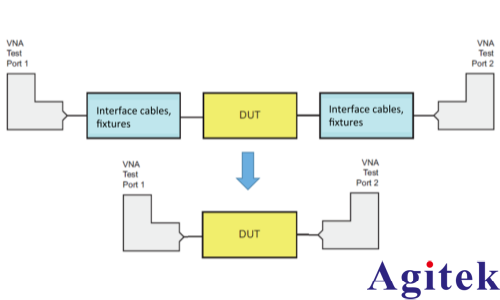

● 連接與去嵌入： VNA與被測器件（DUT）之間的互連和夾具會引入誤差。理想方案是將VNA端口盡可能靠近DUT，甚至直接連接（如使用小型化、模塊化VNA），以消除接口電纜和夾具的影響，從而簡化校準流程，提高測量質量和速度。當無法直接連接時，選擇具備強大去嵌入功能（如參考平面擴展、通用夾具提取軟件）的VNA至關重要，這能有效消除夾具響應，確保DUT測量結果的準確性。

2. 韌性與尺寸：堅固耐用，節省空間

產線環境對設備的耐用性要求很高。

● 物理耐用性： 頻繁的操作可能導致按鍵、屏幕等部件損壞。因此，產線VNA通常受益于“無頭架構”（無內置屏幕和鍵盤），這種設計更加堅固。同時，儀器應具備堅固的射頻端口連接器和耐用的機箱，以承受制造車間的壓力。

● 尺寸緊湊： 生產車間的空間寶貴。選擇體積小、重量輕的VNA可以節省機架或工作臺空間，降低測試單元的占地面積成本。模塊化、可靈活安裝的VNA解決方案在產線中更具優勢。

3. 軟件與易用性：無縫集成，操作簡便

產線VNA的軟件和控制特性直接影響測試系統的集成度和操作效率。

● 編程與兼容性： 對于自動化測試，VNA必須支持標準的遠程控制接口（如SCPI命令）。良好的程序代碼復用性非常重要，例如在研發端編寫的測試程序能無縫遷移到產線VNA上，可以大大節省開發時間和成本。

● 操作界面（GUI）： 對于需要人工操作的場景，直觀、可定制的圖形用戶界面（GUI）能顯著降低操作員的培訓成本。功能如可調節的字體大小、跡線粗細、限值線顏色等，有助于操作員快速判斷結果。更高級的功能，如圖形化的分步測試指導軟件，可以引導操作員完成復雜測量，減少人為錯誤。

● 離線功能： 支持離線仿真模式的軟件允許工程師在不占用硬件的情況下開發和調試測試程序，提高了設備利用率。

總結

為微波器件產線選擇VNA，核心在于平衡性能、成本、效率和耐用性。不必盲目追求高端指標，而應根據具體的測試需求，選擇那些能夠簡化測試流程、易于集成、堅固耐用且具備良好軟件支持的VNA解決方案。通過優化連接方式、利用去嵌入技術和自動化軟件，中等性能的VNA同樣能在保證質量的前提下，大幅提升產線測試的效率和效益。
