矢量網絡分析儀E5071C故障定位測試（TDR）操作步驟

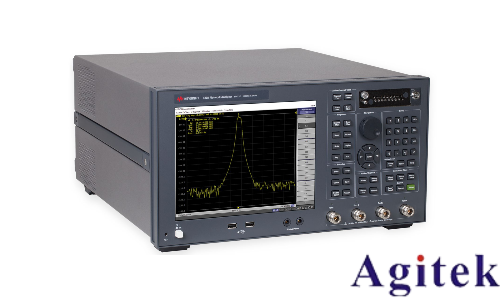

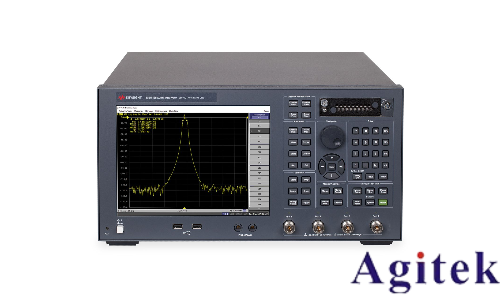

安捷倫E5071C矢量網絡分析儀具備時域反射（Time Domain Reflectometry, TDR）功能，可用于電纜、連接器、PCB走線等射頻鏈路中的故障定位與阻抗異常檢測。該技術通過將頻域S參數轉換為時域響應，精確定位斷路、短路、阻抗不匹配等故障點。以下是使用E5071C進行TDR故障定位測試的標準操作步驟。

一、測試前準備

1.環境檢查：確保測試環境電磁干擾小，溫度與濕度穩定，避免外界噪聲影響測量精度。

2.儀器預熱：開機后等待15–30分鐘，使內部電路達到熱穩定狀態，保證測量一致性。

3.連接檢查：使用高質量射頻電纜連接E5071C端口與被測鏈路，確保接頭無污染、無損傷，彎曲半徑不小于15cm，連接時施加約0.8N·m扭力，順時針旋緊。

二、校準流程

1.選擇校準套件：根據接口類型（如3.5mm或N型）選用標準校準件，推薦使用SOLT（短路-開路-負載-直通）校準。

2.執行校準：

進入“Calibration”菜單，選擇對應校準類型；

按提示依次連接開路、短路、負載標準件；

完成雙端口校準后，系統自動計算并加載誤差修正因子；

建議使用10dB衰減器進行校準驗證，S21誤差應≤0.1dB。

三、TDR參數設置

1.選擇測量模式：將顯示模式切換為“時域反射（TDR）”或“史密斯圓圖+時域”聯合視圖。

2.配置頻率與掃描點數：

設置頻率范圍覆蓋被測鏈路工作頻段，建議采用1601–3201點以提升分辨率；

增加掃描點數可提高時域距離分辨率，但掃描時間相應延長。

3.設置中頻帶寬：在高噪聲環境下，將帶寬從默認1kHz降至100Hz，以提升信噪比。

四、執行測量與故障定位

1.連接被測件：將電纜或組件接入測試端口，保持阻抗匹配（50Ω）。

2.啟動掃描：運行TDR測量，觀察時域波形。故障點將以反射脈沖形式呈現。

3.分析結果：

反射幅度與極性判斷故障類型：正脈沖為開路，負脈沖為短路；

利用時間軸換算距離，結合傳播速度（如0.66c for coaxial），計算故障位置；

通過“峰值標記”功能精確定位反射點時間，進而換算為空間位置。

五、數據管理與后續處理

1.測量完成后，可將數據導出為.s2p格式，便于后續分析；

2.啟用內置“紋波分析”功能，自動識別通帶內最大波動；

3.數據可上傳至云端，結合專家系統進行遠程診斷與趨勢分析。

六、注意事項

避免高功率輸入，防止損壞儀器；

定期清潔接口，防止氧化導致接觸不良；

建議每3–6個月進行一次計量校準，確保長期精度。

通過以上標準化流程，E5071C可實現高效、精準的故障定位，廣泛應用于通信、物聯網及5G設備維護中，顯著提升測試效率與可靠性。
