什么是阻抗分析儀？

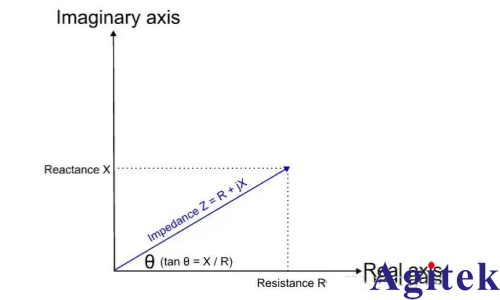

阻抗分析儀是一種精密電子測試儀器，用于測量元件、電路或材料在交流（AC）信號下的復阻抗特性。阻抗（Z）不僅包含與頻率無關的電阻（R），更包含由電感和電容引起的、隨頻率動態變化的電抗（X）。它以歐姆為單位，是一個復數，既有大小，也有相位，反映了電壓與電流之間的幅度比和相位差。

為什么需要阻抗分析儀？

與僅能測量直流（DC）電阻的萬用表或僅在單一頻率下測量的LCR表不同，阻抗分析儀的核心價值在于 “動態表征” 。它能通過掃頻測試，繪制出阻抗隨頻率變化的曲線，揭示元件和材料在真實工作環境下的行為。這是因為：

1. 頻率相關性：電感、電容及電抗的值會隨信號頻率劇烈變化。

2. 環境敏感性：阻抗對電壓、電流、溫度、濕度及電磁場等環境因素高度敏感。

因此，阻抗分析儀是工程師了解元件參數、優化設計、提高效率和確保可靠性的首選工具。

阻抗分析儀的主要應用

阻抗分析儀廣泛應用于多個行業：

電子學：測試電感、電容、電阻等元件，分析放大器、濾波器、電源等電路的頻率響應、諧振頻率和品質因數（Q）。

電信與射頻：實現天線和傳輸線的阻抗匹配，確保最大功率傳輸和最小信號反射，優化蜂窩網絡組件。

電力系統：鑒定變壓器、發電機，優化太陽能逆變器效率，分析電力電子器件的損耗。

材料科學：研究介電材料、半導體、生物組織及地質樣本的導電性、介電常數和磁導率等特性。

汽車與電池：表征電池、電池管理系統（BMS）和電子控制單元（ECU）的阻抗行為，評估電池健康狀態。

生物醫學：測量生物組織阻抗，評估皮膚水分、組織健康狀況，測試生物傳感器和ECG設備。

阻抗分析儀與LCR表的區別

雖然兩者都能測量阻抗，但側重點不同：

LCR表：通常在單一、固定的頻率下進行測量，顯示瞬時阻抗值。它成本較低，操作簡單，適合生產線上的基本元件分揀。

阻抗分析儀：具備掃頻能力，可覆蓋從μHz到GHz的寬廣頻率范圍。它能圖形化顯示阻抗隨頻率的變化曲線，提供更詳盡的器件行為分析，適合研發和復雜特性分析。

阻抗分析儀的工作原理

其核心原理基于相敏檢測技術。儀器內部產生一個可變頻率的測試信號，施加到被測器件（DUT）上。隨后，儀器同步測量DUT兩端的電壓和流過的電流，以及它們之間的相位差。根據歐姆定律的交流形式（Z = V/I），并結合相位信息，即可計算出阻抗的實部（電阻）、虛部（電抗）、幅值和相位角。

常見的測量技術包括：

自動平衡電橋法：精度高，適合低頻到中頻（Hz - 100MHz），是實驗室常用方法。

電流-電壓（IV）法：通用性強，適用于較寬頻率范圍。

射頻IV法：專為高頻（MHz - GHz）射頻應用設計。

網絡分析法：利用S參數轉換計算阻抗，適合極高頻率的微波應用。

如何使用阻抗分析儀

一個典型的阻抗測量系統包括：

1. 儀器主機：產生信號并進行測量計算。

2. 測試夾具：用于固定被測元件，其設計需盡量減少對被測器件阻抗的干擾（如四端子開爾文夾具）。

3. 電纜與適配器：連接儀器與夾具，需注意阻抗匹配。

使用建議：

環境控制：由于阻抗對溫度和濕度敏感，精密測量應在恒溫恒濕的屏蔽室內進行，以減少電磁干擾（EMI）。

校準：測量前必須進行開路、短路和負載校準，以消除測試夾具和電纜帶來的誤差。

偏置設置：對于某些元件（如電容），其阻抗受直流偏置電壓影響，需根據實際工作條件設置偏置。

總之，阻抗分析儀是現代電子和材料研究中不可或缺的工具，它通過揭示“阻抗-頻率”這一動態關系，幫助我們深入理解物質的電氣本質和電路的運行規律。
