如何使用斯坦福鎖相放大器SR860測量材料電阻率

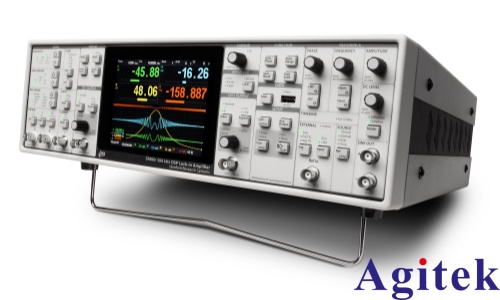

材料電阻率是表征物質導電性能的重要物理參數，在半導體、超導體及新型功能材料研究中具有關鍵意義。為實現高精度、低噪聲的電阻率測量，常采用鎖相放大技術提取微弱信號。斯坦福研究所（Stanford Research Systems）生產的SR860鎖相放大器以其高靈敏度、寬動態范圍和優異的噪聲抑制能力，成為科研領域廣泛使用的測量工具。本文將介紹如何結合SR860鎖相放大器，測量材料的電阻率。

一、測量原理

電阻率（ρ）的計算基于歐姆定律和四探針法或范德堡法（Van der Pauw），避免接觸電阻影響。基本公式為： ρ = (πd/ln2) × (V/I) × f_c 其中，d為樣品厚度，V為測得電壓，I為激勵電流，f_c為幾何修正因子。 SR860的作用是精確提取在交流激勵下產生的微弱電壓信號中的同相信號（實部）或幅值，從而計算出交流阻抗的實部（電阻成分）。

二、實驗裝置搭建

1. 激勵源設置： 使用SR860內置的函數發生器輸出一個低噪聲交流電壓信號（如正弦波），頻率通常設定在幾Hz至幾kHz之間，以避開1/f噪聲和工頻干擾。該信號通過電流限制電阻或恒流源電路轉換為恒定交流電流I_ac，施加于樣品兩端。

2. 電壓信號采集： 在樣品另外兩個電極上連接高輸入阻抗的前置放大器或直接接入SR860的輸入端口（A或B通道），采用差分輸入方式以抑制共模噪聲。注意使用屏蔽線并良好接地，防止電磁干擾。

3. 鎖相檢測配置： 將SR860的參考源（Reference）設為內部（Internal），與輸出信號同步。調整時間常數（Time Constant）和濾波斜率（Filter Slope），以平衡響應速度與噪聲抑制能力。例如，測量微弱信號時可選用3 s或10 s時間常數，配合12 dB/oct濾波。

三、測量步驟

1. 開機預熱SR860至少30分鐘，確保電路熱穩定性。

2. 在“Source”菜單中設置輸出頻率、幅度和輸出阻抗。

3. 將輸入耦合設為“AC”或“DC”（視信號特性而定），輸入量程自動或手動調節至合適檔位。

4. 啟動測量，觀察X（實部）、Y（虛部）和R（幅值）讀數，待數值穩定后記錄X值（對應與激勵同相的電壓分量V_x）。

5. 根據V_x和已知激勵電流I_ac，計算電阻R = V_x / I_ac。

6. 結合樣品幾何尺寸，代入電阻率公式得出ρ。

四、注意事項與誤差控制

● 頻率選擇：避免接近50/60 Hz及其諧波，防止工頻干擾。

● 熱電動勢補償：使用交流測量可有效抑制熱電效應，必要時可進行零點校準。

● 輸入噪聲管理：保持輸入線纜短而屏蔽，避免環路面積過大。

● 動態儲備設置：高動態儲備可增強抗過載能力，適合噪聲環境。

● 校準：定期使用標準電阻進行系統校準，確保測量準確性。

五、應用拓展

SR860還可用于變溫、變磁場條件下的原位測量，配合低溫系統或電磁鐵，研究材料的相變、量子振蕩等現象。其數字輸出接口（如GPIB、USB）支持與計算機聯機，實現自動化數據采集與分析。

綜上所述，利用斯坦福SR860鎖相放大器測量材料電阻率，不僅提高了信噪比和測量精度，還增強了實驗的可重復性與可靠性，是現代凝聚態物理與材料科學實驗中的核心技術手段之一。
