是德E5071C矢量網絡分析儀進行TDR測量精簡指南

E5071C是一款高性能的矢量網絡分析儀，通過選件支持頻域到時域的轉換（IFT），從而實現強大的TDR測量功能。

一、準備工作

1. 確認功能：確保E5071C已激活時域分析功能（如Option 002）。

2. 硬件連接：

校準件：準備精密同軸校準套件（如85052D）或電子校準模塊（ECal）。

連接DUT：使用低損耗、短長度的同軸電纜將被測件（DUT）連接到Port 1（單端口TDR）或Port 1&2（差分/傳輸線TDR）。DUT末端根據需要開路、短路或端接匹配負載（50Ω）。

注意：盡量減少測試電纜長度，以降低損耗和相位誤差。

二、儀器設置

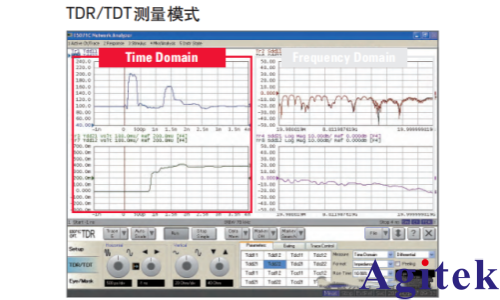

1. 進入時域模式：

按【Analysis】> 【Time Domain】。

模式選擇：通常選擇低通模式（Low Pass），它更適合模擬階躍信號響應，能提供更直觀的TDR波形。

響應類型：選擇“階躍響應（Step Response）”以觀察阻抗變化，或“脈沖響應（Impulse Response）”以提高分辨率。

2. 關鍵參數設置：

頻率跨度（Freq Span）：設置盡可能大的頻率跨度（如8.5 GHz或14 GHz，取決于設備型號）。帶寬越大，時間分辨率越高（分辨率Δt ≈ 1/(2×帶寬)）。

時間窗口（Time Window）：設置Start/Stop Time，確保覆蓋DUT的全長。例如，測量1米電纜（電長度約3.3ns），時間窗口可設為0-10ns。

采樣點數：建議設置為1601或更高，以保證波形平滑度。

IF帶寬：根據信噪比需求設置，若波形噪聲大，可降低IF帶寬或開啟平均功能。

三、校準（至關重要）

TDR的精度高度依賴于校準質量。

1. 頻域校準（SOLT）：

這是基礎。按【Cal】進行全雙端口或單端口校準。

依次連接校準件的短路（Short）、開路（Open）、負載（Load）到測試端口，按提示完成。

目的：消除測試系統（電纜、連接器）的誤差，將參考面移到校準件端面。

2. 時域校準補償（可選但推薦）：

去嵌入（De-embedding）：如果無法將校準面移到DUT輸入端，可測量一段已知良好電纜的特性，并在軟件中將其“去嵌入”，從而將參考面延伸到DUT端。

 deskew（偏斜校正）：如果使用雙端口測量（如TDT），需進行deskew以補償兩路信號的電長度差異。

四、執行測量與分析

1. 測量S11（反射）：

切換到S11測量軌跡。

儀器會自動將頻域S11數據通過IFT轉換為時域阻抗/電壓波形。

2. 波形分析：

阻抗顯示：波形縱軸顯示阻抗值（Ω）。

■ 平坦直線：阻抗匹配（如50Ω）。

■ 正峰：阻抗升高（如開路、線寬變寬）。

■ 負峰：阻抗降低（如短路、線寬變窄）。

故障定位：

■ 波形橫軸顯示時間（ns）或距離（m）。

■ 距離計算：d=(t×c×vf)/2d = (t \times c \times v_f) / 2d=(t×c×vf)/2。

● ttt：反射峰對應的時間。

● ccc：光速 (3×108m/s3\times10^8 m/s3×108m/s)。

● vfv_fvf：被測線纜/介質的速率因子（如FR4約為0.6-0.7，同軸電纜約為0.66-0.88）。

3. 時域門控（Gating）：

使用門功能（Gate）隔離特定區域的響應。例如，去除連接器的反射影響，只觀察DUT主體部分的特性。

五、常見問題與技巧

● 波形噪聲大：開啟平均功能（Average），或降低IF帶寬。

● 分辨率不足：提高頻率跨度（帶寬）。E5071C的理論空間分辨率可達厘米級。

● 校準錯誤：重新校準，確保連接器清潔、擰緊力度適中。

● 參考阻抗：根據系統需求調整參考阻抗（通常為50Ω，也有75Ω系統）。

● 數據比較：可保存標準波形（.wfm格式），并載入作為背景（Reference Trace），與當前測量結果進行對比，直觀顯示差異。

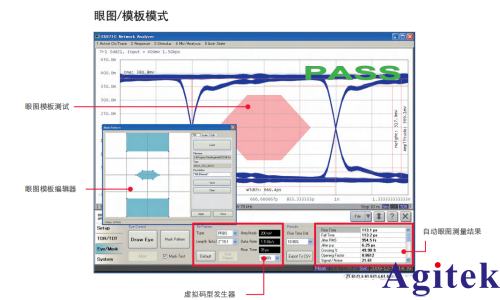

六，TDR常用軟件和硬件的配置推薦：

總結

使用E5071C進行TDR測量，核心在于高帶寬設置以獲得高分辨率，以及嚴謹的SOLT校準以保證精度。通過分析時域波形的阻抗變化和反射時間，您可以精確定位電纜斷裂、阻抗不連續、連接器故障等位置。

然后，網絡分析儀需要設置到時域模式。進入分析模式，選擇時域而不是頻域。時域測量通常有兩種模式：低通模式和帶通模式。低通模式適用于基帶測量，而帶通模式用于帶通信號。對于TDR來說，需要低通模式，因為它涉及到階躍或脈沖響應。
