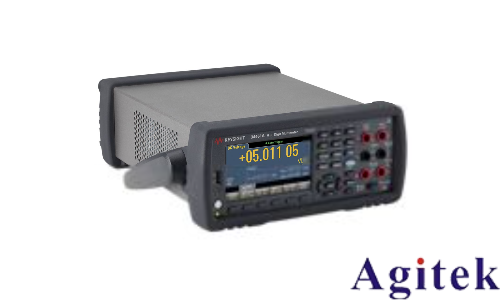

是德科技3446XA數字萬用表大電流測試精度計算解析

是德科技（Keysight）新一代數字萬用表如3446XA、3447XA支持最高10A直流電流測量，廣泛應用于高精度電流測試場景。然而，當測試電流超過5A時，精度計算需特別注意額外誤差項，否則可能導致測量結果誤判。

以34461A測試7A直流電流為例，其精度計算需結合基本誤差與額外誤差。根據技術手冊，10A量程具備專用前端連接器，且在輸入電流超過5A時引入附加誤差——這是關鍵分界點。

基本誤差計算遵循標準公式： 讀數 × 百分比誤差 + 量程 × 偏置誤差。 在1年校準周期內、18–28℃環境下，10A量程檔的精度指標為：0.12% + 10A × 0.01%。 測試7.00012A電流時，基本誤差 = 7.00012A × 0.12% + 10A × 0.01% = 8.4mA + 1mA = 9.4mA。

額外誤差僅在電流超過5A時觸發，且按超出部分每安培增加2mA計算。注意：該誤差非線性累加，而是從5A以上開始線性增長。 因此，7A電流超出2A，額外誤差 = 2A × 2mA/A = 4mA。

總誤差 = 基本誤差 + 額外誤差 = 9.4mA + 4mA = 13.4mA。 即實測值7.00012A的真實值范圍為7.00012A ± 0.0134A。

需強調：額外誤差僅在>5A時生效，并非每A都加2mA。例如測試4A電流，不需添加此項；而測試6A，則僅對超出的1A計算2mA額外誤差。

此外，10A量程使用專用前端接口，確保大電流下接觸穩定與熱電勢最小化。操作中應確認接線正確，避免因接口誤用導致測量異常或設備損壞。

綜上，使用3446XA系列測試>5A電流時，精度計算必須疊加超出5A部分的額外誤差（每超1A +2mA），方可獲得真實不確定度評估。此機制保障了高電流測量的可靠性與溯源性，也提醒工程師在高精度應用中合理評估誤差邊界。

掌握該精度模型，有助于提升測試可信度，充分發揮高端萬用表的性能優勢。
