創遠T5260A-2KA矢量網絡分析儀針對功分器測試的實例分享

功分器是射頻系統中常見的器件，一種用于將輸入信號功率按特定比例分配到多個輸出端口的微波/射頻器件。其核心作用是實現功率的分配，同時保證各端口的阻抗匹配和隔離度。其工作原理是通過特定的電路設計，如電阻網絡、變壓器等，將輸入信號平均分配到各個輸出端。在信號處理過程中發揮著重要作用。

功率分配器的技術指標包括頻率范圍、承受功率、主路到支路的分配損耗、輸入輸出間的插入損耗、支路端口間的隔離度、每個端口的電壓駐波比等。

功分器（Power Divider）是射頻系統中不可或缺的基礎元件，常用于無線通信系統、雷達系統、衛星通信、測試測量、微波集成電路等領域。其性能直接影響系統效率與信號質量，需根據應用場景（如頻率、功率、隔離需求）選擇合適的類型。

此次測試實例分享的是：使用T5260A-2KA矢量網絡分析儀進行功分器的損耗和端口駐波比測試。

測試場景圖

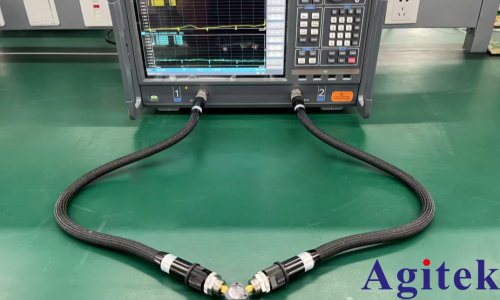

圖 1 現場測試場景圖

被測材料實物圖

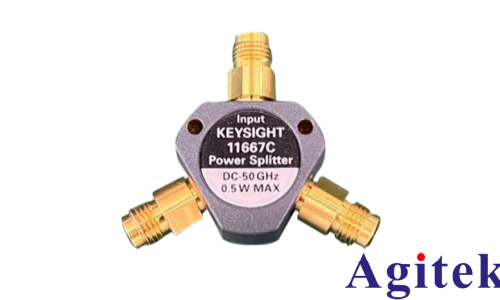

圖2 功分器實物圖

測試原理

功分器測試

此次被測功分器的測試頻段為10MHz-40GHz，經測試，T5260A與友商儀器的測試結果對比，如圖所示：

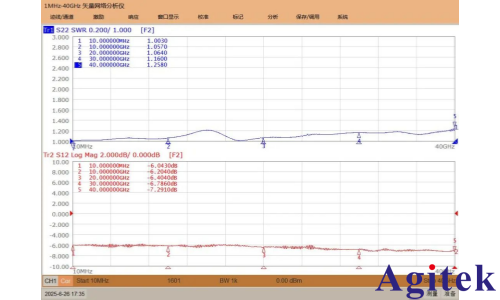

圖3.1 T5260A損耗值及駐波比實測圖

經測試，T5260A與友商儀器的測試結果對比，如圖所示：

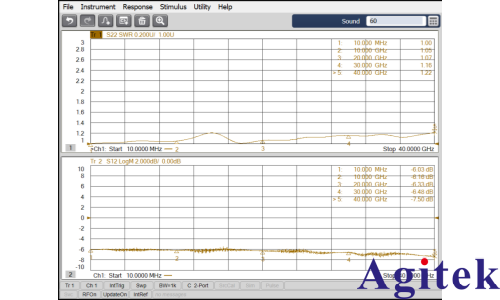

圖3.2 友商損耗值及駐波比實測圖

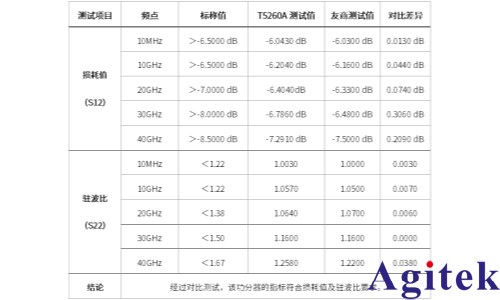

功分器測試數據對比一覽表：
