羅德與施瓦茨ZNB矢量網絡分析儀實時濾波器調諧流程

濾波器調諧從未如此簡單快捷。SynMatrix 高級計算機輔助調諧解決方案利用羅德與施瓦茨 R&S?ZNB、R&S?ZND 和 R&S?ZNL 矢量網絡分析儀，通過簡單的指導流程實時優化濾波器。SynMatrix 解決方案提供功能豐富的圖形用戶界面以用于研發和實驗室應用，并提供簡化版以用于生產應用。

您的任務

您從事高頻應用工作，而濾波器的設計和調諧變得更具挑戰性。研發流程受到傳統設計和驗證技術的限制。
5G 和毫米波市場不斷發展，增加了對實現更高產量的批量生產的需求，遠超出之前幾代設計技術的預期。
微波濾波器調諧需要專業技術人員，并且可能成本高昂且耗時。開發非專業技術人員也可使用的調諧工具，是加快設計和制造流程、維持出色性能的關鍵。

SynMatrix 調諧平臺

羅德與施瓦茨和 SynMatrix 解決方案

羅德與施瓦茨-SynMatrix 工作流提供適用于 5G 和毫米波微波濾波器的全面測試和調諧解決方案。射頻工程師和技術人員可以使用這款功能強大的解決方案快速、準確地測試設計和進行調諧。

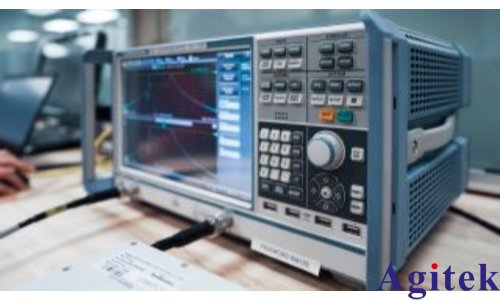

R&S?ZNB 矢量網絡分析儀性能出色，頻率應用范圍廣泛，動態范圍高達 140 dB。用戶也可以選擇更加經濟高效的 R&S?ZND 和 R&S?ZNL。解決方案的掃描時間短，掃描 401 個數據點只需 4 毫秒，能夠提供快速、準確的測量響應。羅德與施瓦茨-SynMatrix 工作流經過多名用戶的驗證，滿足他們的高頻要求。

測試和調諧流程

羅德與施瓦茨-SynMatrix 解決方案的主要特性

裝置即插即用，支持一鍵連接

全面的矢量網絡分析儀 (VNA) 同步連接

目前兼容 R&S?ZNB、R&S?ZND 和 R&S?ZNL

與其他羅德與施瓦茨 VNA 型號的兼容設計正在進行中

通過單獨的前面板使用應用程序軟件全面控制 VNA，簡化了設計流程

通過易于用戶使用的 SynMatrix 界面訪問所有的 VNA 配置和設置控件

包含標記、跡線、圖表和測量格式

實時顯示

提供合格/不合格狀態監測和調諧裕度分析

先進的噪聲平滑功能

消除測試不確定度，提高調諧準確度

測試和調諧報告

導出的報告包含調諧性能和指令記錄

制造用戶可以在批量生產過程中導入報告（計劃功能）

實時調諧模式

提供各種格式的實時調諧指令和調諧錯誤顯示

手動調諧模式

提供逐步調試和診斷用戶體驗，有助于快速簡單地確定問題范圍

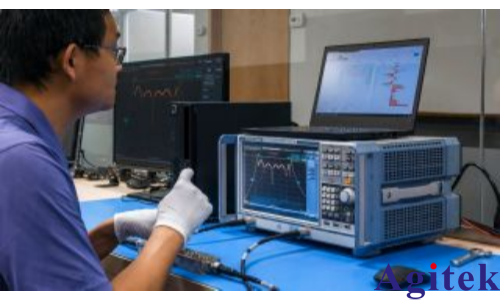

羅德與施瓦茨-SynMatrix 調諧解決方案裝置

SynMatrix 和羅德與施瓦茨現在提供全集成式濾波器設計解決方案，涵蓋從電磁軟件模擬到測試與測量調諧的多種應用。工作流得以改善，模擬和測量工具更為精確，因此無需進行成本高昂的原型構建工作。用戶可以更加快速、高效地進行研發，節省寶貴的時間和精力。結合使用簡化版解決方案和羅德與施瓦茨網絡分析儀，能夠精簡生產中的制造流程。
